提取罐

简介结构组成工作原理产品特点

中文名称	提取罐
中文同义词	提取罐
英文名称	Extraction tank
英文同义词	Extraction tank
换热面积	5m2
功率	3.6KW
搅拌速率	48r/min
筒体直径	1000mm
筒高	2400mm
相关类别

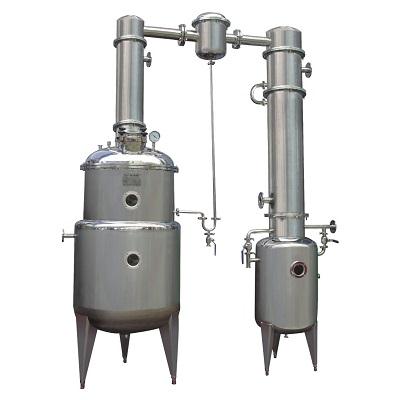

产品图

提取罐 性质

提取罐 用途与合成方法

简介

提取罐是医药化工中常用的浸出提取设备特别适合于植物产物所含成分的浸出提取。结构具有罐体，罐体内轴向位置装置的螺旋推进器或旋浆推进器，与罐体外的转动轴盘连接，其特征是具有一组斜卧的连续逆流浸出提取单罐，相互之间出料口与进料口相连接构成一连通器，每一个单罐体的低端上部具有进料口，下部具有残液排出口，罐体高端上部具有进液口或排气口，下部具出料口。

结构组成

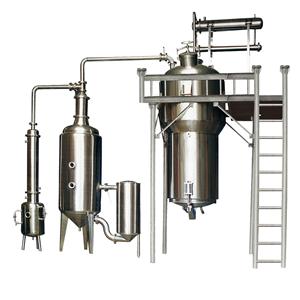

设备由1.提取罐；2.泡沫捕集器；3.气液分离器；4.冷却器；5.冷凝器；6.油水分离器；7.水泵；8.管道过滤器及内部联接管路构成，出渣门由二个气缸分别带动开合轴完成门的启闭和带动斜面摩擦自锁机构将出渣门锁紧。出渣门上有直接蒸汽进口。罐体与物料接触部分全采用不锈钢304/316L制造，具有良好的耐蚀性，完全达到GMP标准。罐主体包括内筒、夹套层、保温层、支耳、气动出渣门等；提取罐保温层以岩棉作为保温材料。提取系统主要包括提取罐、冷凝冷却系统、搅拌系统、加料系统、出料系统、过滤系统、清洗系统、电控、离心设备等部分组成。

工作原理

提取罐在生物制药、食品、饮料行业当中应用越来越广泛了，提取罐看似复杂，其实是一种固液分离设备，从值物、动物内脏中提取所需要的物质，是一种利用蒸煮的方法实现有效分离。

提取整个提取过程是在密闭的循环系统内完成。可进行常压提取，无论是水提、醇提、吊油等方面的工艺要求，均由中药厂根据制药工艺要求自行拟定。在此只作一般水提(醇提)基本原理介绍。

1、 加热方式：如属水提，水和中草药装入提取罐后，开始向罐内通蒸汽，进行直接加热，当温度达到规定值后，停止向罐内进蒸汽，改为向夹套进蒸汽，进行间接加热，以维持罐内温度在规定范围内;如属醇提，则全部产用向夹套通蒸汽的方式进行间接加热。

2、 强制循环提取：在提取过程中，为了使药液提取温度达到平衡和提高提取效率，可以用泵对药液进行强制循环(但对含淀粉多的物料和粘性较大物料提取不适用)。强制循环即药液从罐体下部放液口放出，经管道过滤器过滤，再用泵送回上部罐体内。

3、 回流提取：在提取过程中，提取罐内必然会产生大量蒸汽，这些蒸汽从排气口经冷凝器进行冷凝，再回流到提取罐内，如此循环，直至提取终止。

4、 提取液的放出:提取完毕后，药液从罐体下部侧过滤放液口和排渣门上的放液口一起放出，经管道过滤器过滤，然后用泵将药液输送到储罐或浓缩工段进行浓缩。

产品特点

提取罐是医药、生物、食品、化工中常用的浸出提取设备。特别适合于植物产物所含成分的浸出提取。提取罐设备可提供物料水提取、醇提取、挥发油提取并可回收渣滓中的溶剂，也能用于渗漉、温浸、回流、循环浸渍、加压或减压浸出等多种浸出工艺，因此也称为多能提取器。具有效率高、操作方便等优点。
