- HORIBA 真空紫外光谱仪 PGS/PGM 1000 核心参数
- 详细介绍
- PGS/PGM 1000真空紫外光谱仪产品简介
PGS/PGM 1000光谱仪凭借优异的消像差设计，可实现一机两用，配合单通道探测器作为单色仪，配合CCD使用作为摄谱仪。光路由一片消像差平面光栅和一片超环面镜组成，为紫外光谱分析优化设计。掠入射光路设计将可探测波长拓展到软X射线，与此同时，摄谱仪模式下焦平面垂直于出射光轴，使CCD上接受的光通量Z大化。产品简介
PGS/PGM 1000光谱仪凭借优异的消像差设计，可实现一机两用，配合单通道探测器作为单色仪，配合CCD使用作为摄谱仪。光路由一片消像差平面光栅和一片超环面镜组成，为紫外光谱分析优化设计。掠入射光路设计将可探测波长拓展到软X射线，与此同时，摄谱仪模式下焦平面垂直于出射光轴，使CCD上接受的光通量zui大化。
技术特点
HJY的消像差平面光栅结合超环面镜，同时兼顾高分辨率和低像差。
在轴设计，光路易准直。
出射光直射CCD表面，光通量大。

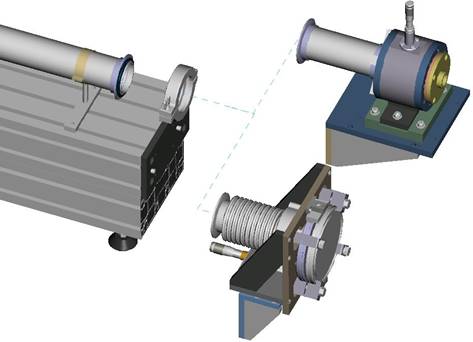

只需更换出射狭缝和法兰，即可实现单色仪和摄谱仪之间的切换，一机两用。
支持超高真空10-9mbar，可接入同步辐射装置。
光谱范围覆盖到4nm，4-16nm具有超高分辨率
典型应用
紫外可调滤波/光源
激光高次谐波
等离子体物理研究
X射线光电子能谱
EUV光源表征
技术指标三块标准光栅可选
54403130
(仅提供母光栅)
3600gr/mm 光栅，
光谱范围：4-16nm (77-310 eV)
出射端线色散: 0.2-0.5nm/mm
平均分辨率: 0.05nm

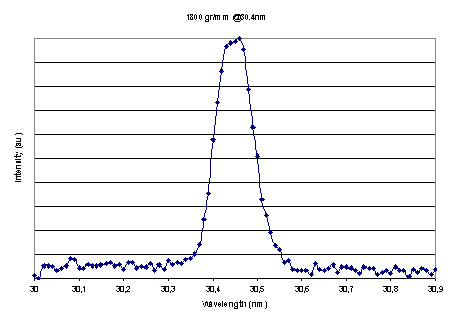

54402130
1800gr/mm 光栅，
摄谱仪模式下
光谱范围：8-32nm(39-155eV) 或 7-32.5nm
出射端线色散：0.04-0.1nm/mm
平均分辨率：0.1nm
54401130
550gr/mm 光栅，
摄谱仪模式下
光谱范围：30-125nm (10-41eV)
或26-126nm
出射端线色散：0.08-0.3nm/mm
平均分辨率：0.3nm
光学设计
HJY平面光栅加超环面镜光路设计
焦长
1000 mm
孔径
f/48
分辨率
低至0.02nm
波长驱动
步进电机，USB2.0接口
高真空
10-6 mbar
真空泵法兰
DN63 LF
狭缝
测微狭缝
阵列探测器法兰
DN100CF/ICF152
可选项:
狭缝
固定或内置可切换狭缝
超高真空
10-9 mbar配备DN100CF
真空泵法兰和DN40CF真空计法兰
附件
前镜腔，配备两块超环面镜，实现光源和单色仪之间的光学匹配
后镜腔，配备两块超环面镜，实现单色仪和样品室之间的光学匹配
样品室，可搭载4块直径不大于25mm的样品
偏振插片
制冷机，zui低至4K - 产品优势
- PGS/PGM 1000光谱仪凭借优异的消像差设计，可实现一机两用，配合单通道探测器作为单色仪，配合CCD使用作为摄谱仪。光路由一片消像差平面光栅和一片超环面镜组成，为紫外光谱分析优化设计。掠入射光路设计将可探测波长拓展到软X射线，与此同时，摄谱仪模式下焦平面垂直于出射光轴，使CCD上接受的光通量Z大化。
- 解决方案
- 跟随美国海军研究实验室，定制远紫外范围光谱解决方案 | 科学应用前沿
| 仪器结构: | 双波长 | 接收器: | CCD |
| 波长范围: | 真空紫外 | 自动化: | 自动波长 |
