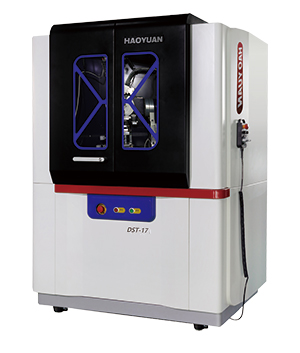

HY 高分辨X射线应力分析仪 DST-17

微信扫码

DST-17型X射线应力分析仪，为材料及其制品研究提供最可靠检测手段。可对多领域的材料结构、不规则形状的部件进行残余应力、织构精确测量。

　　仪器的特点是大功率、高分辨、测量结果准确。
性能描述
　　高精度的衍射角测量装置，获取最准确的2θ角；
　　实现同倾、侧倾法残余应力测量；
　　测定同一点X、Y方向应力测量自动转换，无需
操作样品；
　　同一平面内任意设定样品测量点数，自动顺序完
成残余应力测量；
　　高分辨率SDD探测器，靶材固定时，可实现对各种材料残余应力测量；
　　同时配置Si漂移线阵探测器，快速完成残余应力测量；
　　α转动范围大，实现侧倾法应力测量，极图测量；
　　内置激光测距定位器，实现样品全自动定位，重复精度小于3μm；
　　CCD摄像头和激光辅助定位系统，样品人工定位更轻松；

　整的数据处理软件，可编辑密勒指数、杨氏模量泊松比计算参数，实现对残余应力、半峰宽、奥氏体含量等准确计算。专业软件完成织构计算、绘制极图。
技术参数
　　2θ角度范围：110°—170°、Ψ角范围：0—60°、Ф角范围：0—360°、α角范围：0—70°。2θ角分辨率最小至0.01°，重复精度0.0001°；
　　X射线发射器管电压：10—60kV、管电流：5—50mA；稳定度：小于0.005%。
　　金属陶瓷X射线管：Cu、Cr、Fe、Ti、V、Co、Mn等各种靶材，入射线圆形光斑：0.2、0.5、1、2mm；矩形光斑：0.5×3、0.5×5、1×3、1×5、2×3、2×5mm等。
　　产品符合ASTM E915-2010、及EN 15305-2008及GB7704-2008残余应力分析检测标准，生产过程符合ISO 9001质量管理体系的要求。
