世界首chuang全自动定量毛细管电泳系统

1 传统毛细管电泳技术进样方式的缺陷

流体动力学进样方式缺点：

1）无法在一个封闭系统中实现该进样过程；

2）不适用于粘度较大的样品和电泳缓冲液

3）不适用于填充柱体系；

4）选择性差。

电迁移进样缺点：存在样品歧视现象

共同缺陷

① 进样过程须切断电场

② 易样品间的交叉污染。

③ 无法准确定量且重复性差

2 全自动定量毛细管电泳仪----全新的解决方案

全自动定量毛细管电泳系统为传统毛细管电泳技术带来突破性变革！

自主研发自动进样系统和液冷控制系统实现毛细管电泳技术从进样到分离分析的全自动化，结合国外先进的阀进样技术为传统毛细管电泳技术的准确定量问题找到新的解决方案，使毛细管电泳技术的定性准确度和定量重复性进入新境界。

ZL:

1、 阎超.全自动高精度毛细管电泳仪，PCT申请号：PCT/CN2014/000473.（已受理）

2、 阎超,姚冬,张琳.全自动高精度毛细管电泳仪，ZG发明ZL申请号：201410108667.3.（已受理）

3、 阎超.全自动毛细管电泳仪的液体输送系统，ZG实用新型ZL申请号：ZL201420538174.9.（已授权）

论文:

1、全自动定量胶束电动毛细管色谱检测化妆品中5种防腐剂。徐媛，凌邦瓒，姚冬，张琳，王彦，闫 超. 分析测试学报

2、Development and Evaluation of Quantitative Capillary Electrophoresis with a 4?nL Internal Loop Injector. Bangzan Ling,Yuan Xu,Dong Yao,Lin Zhang,Yan Wang,Chao Yan. Chromatographia,DOI 10.1007/s10337-015-2853-7

3 全自动定量毛细管电泳仪特点

采用国外引进的阀进样技术结合自主研发的自动进样系统和液冷控制系统，提供传统毛细管电泳技术无法准确定量的解决方案，打造全新的毛细管电泳分析平台。

特点1 ZL的阀进样技术，实现纳升进样，4nL或10nL的样品环

特点2 卓越的准确度和精度表现，颠覆您对CE的想象

特点3 配备液冷柱温箱（4-50 oC）确保实验结果稳定、重复、可靠

特点4 配备紫外/可见光（μUV/Vis）、激光诱导荧光（μLIF）、蒸发光散射（μELSD）、电化学（μECD）、质谱（MS）检测仪

特点5 易于操作的分析平台。专业化的软件快速指导操作者进行安装和分离分析的全过程。

4 全自动定量毛细管电泳系统（qCE）模块简介

1. 自动进样器: 自动取样、进样以及清洗分离毛细管的过程都由计算机程序自动控制，可实现该系统从进样到分离分析的全自动运行。(拍照)

2. 定量阀进样:

1）进样精度高。进样体积可以准确控制，且重复性好。

2）使用于各种类型的样品，且不会产生歧视效应。

3）能进行连续的在线分析，而不需要打断电平衡过程。

4）样品和缓冲液间不易产生交叉污染

5）操作简单、方便、安全。

3. 隔离槽: 1）导电不导液

2）将四通进样阀隔离于电场之外

3）毛细管柱上加电

4. 柱温箱: 1）控温范围是4~40℃，

2）本装置采用半导体制冷片作为热源。可实现制冷和加热功能。

3）控温介质是液体，采用防水封装的DS18B20数字温度传感器。

4）柱温箱模块主要包括：柱温箱、半导体制冷片、散热片和温度传感。

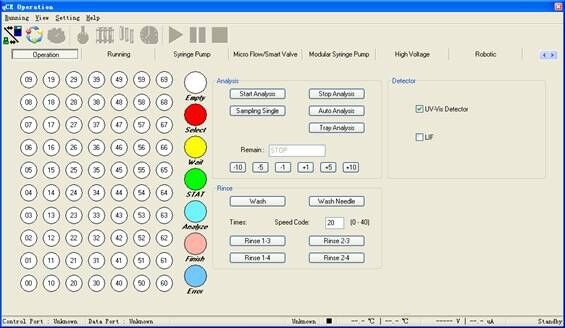

5. qCE控制&数据处理软件：

1） 集仪器单元控制、数据采集与处理于一体，全面兼容GLP规范

2） 灵活的峰处理参数和时间程序识别色谱峰并处理

3） 强大的谱图运算功能：可在同一页面下打开多个谱图，直观分析对比各色谱峰的差异

4） 多种定量计算方法：归一法、校正归一法、内标法、外标法等多种定量方法。

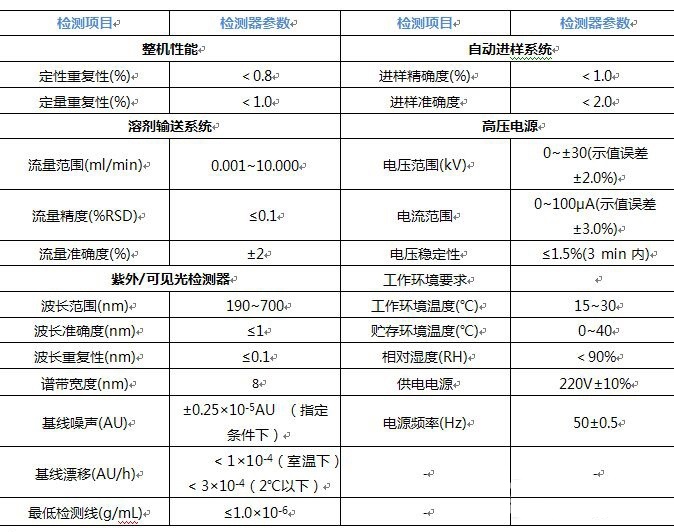

5全自动定量毛细管电泳系统参数

6全自动定量毛细管电泳系统的重复性考察

分离毛细管：内径50 μm，总长70 cm，有效长度40 cm；

进样体积：10 nL；

紫外检测波长：220 nm；

样品： DMSO（2.2 mg/mL），苯甲酸（0.15 mg/mL）；

缓冲液：10 mM，pH为9.20的硼酸缓冲液；

加电电压：12 kV，

注射泵流速：2 μL/min，

分流比（不加电）：8:1。

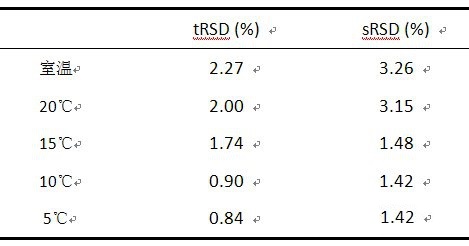

柱温箱分别设置温度：20℃、15℃、10℃、5℃。

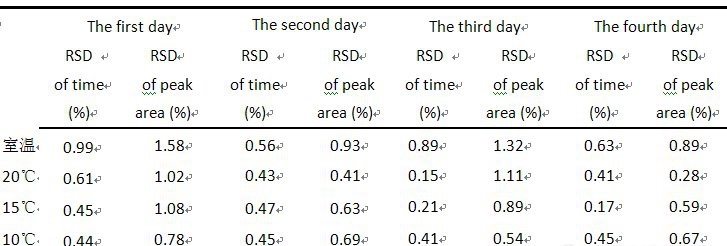

DMSO连续四天的日间重复性 and inter-day

RSD of inter-day for four days at different temperatures with DMSO as sample

6应用实例

六种碱基与核甘类物质的分离检测

毛细管：40 cm有效长度，50 μm i.d., 360 μm o.d..

加电电压：15 kV.

检测波长：254 nm,

进样体积： 10 nL，

温度：12℃；

缓冲液：30 mM硼酸缓冲液(pH 9.40)，

注射泵流速：1.0 μL/min，分流比：13:1（不加电），

样品：(a) 胞嘧啶, (b) 5-氟-2'-脱氧尿苷，(c)腺苷，(d)尿嘧啶, (e) 尿苷, (f)肌苷

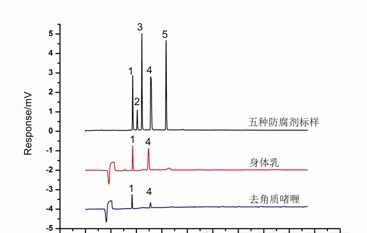

全自动定量胶束电动毛细管色谱检测化妆品中5种防腐剂

毛细管：50 μm i.d., 360 μm o.d.，有效长度40 cm，总长1500px。

缓冲液：15 mM硼砂缓冲液缓冲盐+100 mM SDS(pH 9.3)；

加电电压：20 kV；

注射泵流速：1.0 μL/min；

分流比（不加电时）：13:1，

温度：15 ℃，

检测波长：254 nm,

进样体积：10 nL。

1 对羟基苯甲酸甲酯，MP；2 苯甲酸，3 对羟基苯甲酸乙酯，EP；4 对羟基苯甲酸丙酯，PP；5 对羟基苯甲酸丁酯，BP.
