Thermo Scientific^TM TSQ Endura^TM 是赛默飞新一代三重四极杆质谱仪。TSQ Endura 在赛默飞领xian的三重四极杆技术平台上重新设计了一套从离子源到检测器的离子光学传输系统，整个系统具有同类产品中最高的灵敏度，的耐用性，结合新设计的软件操作平台，具有的易用性。

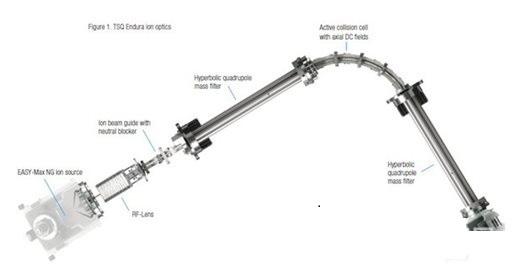

图1展示的是TSQ Endura 整体内部结构图，TSQ Endura 从离子源到传输部件到质量分析器和检测器都有全新的设计，下面就这几个关键部件一一介绍其独有的特点：

1.离子源
TSQ Endura 配置的是赛默飞zuixin设计的的Easy Max NG 离子盒，具有加热型HESI 源和APCI 源一体化设计，只需要更换喷针即可实现ESI 源和APCI 源的切换。Easy Max NG 源的另一个特点是集成式气路电路设计，安装Easy Max NG 源时即可自动完成气路和电路的连接，不需要进行额外的操作。同时质谱系统还可自动识别源的类型，真正实现了智能化操作。
另外，电喷雾源喷针沿用了倾斜喷雾角度设计，且前后、左右位置可调，离子传输通道下方的不对称切面，使得多余的溶剂喷雾直接快速的排除到传输通道下方，减少离子源的维护周期，使得实际样品分析试验中耐受性最大化。在离子源的排放端口具有恒定的氮气气流，去除更多溶剂蒸汽，降低基线噪音并增加系统耐用性。

2.离子传输部件
在离子传输部件上TSQ Endura 有两大独特设计，第一是RF-lens 设计，对于由离子传输管中输入的大量离子具有极高的传输效率和极好的聚焦能力。同时由于RF-lens 的独立一体化设计以及不锈钢材质，可以简单方便地进行拆卸和清洗；第二是弯曲的离子束传输组件加上中性粒子挡杆的设计，质谱离子化时会产生一些中性粒子，这些中性粒子如果进入离子通道，会造成质谱图的噪音干扰，并且极易污染整个离子光学通道，将传输四极杆设计成弯曲通道，并在上方加上中性粒子阻挡杆的设计，带电离子可以受电场影响发生偏转通过传输四极杆，而中性离子不受电场影响不发生偏转，湮灭在中性粒子阻挡杆上，避免进入四极杆质量分析器。

3.主四极杆
主四极杆是TSQ Endura 的核心部件之一，其可以对离子进行过滤筛选和扫描，TSQ Endura上用的四极杆是赛默飞ZG的双曲面四极杆，具有同类产品中最宽的质量范围。另一个特性是与其它三重四极杆上所加的振幅相等的RF电压不同，TSQ Endura 四极杆上加的为不对称RF电压，通过施加这种不对称的RF射频电压，将整个四极杆系统的离子传输效率极大提高。

4. 主动碰撞池Q2

5.双模式离散打拿级检测器
TSQ Endura 的检测器为双模式离散打拿级检测器，消除噪音，提高灵敏度。双模式检测器可对离子流进行自动智能识别，进行不同模式间的切换和信号拟合，从而实现超高灵敏度和超宽线性动态范围。
