简介

单光子计数器 Time Tagger 系列单光子计数器具有软件定义数据采集的强大功能，值得你的实验室拥有！Time Tagger系列是一款超灵活时间数字转换器，配备流架构和多功能软件引擎。适用于几乎所有类型的数字数据采集测量，包括各种类型的时间相关光子计数。

Time Tagger 产品特色：

硬件特色：

-最小时间抖动低至3 ps（RMS抖动）

-最小时间组距为1 ps（ bin width）

-8-144多通道同步测量

-具备虚拟通道扩展功能

-死时间低至2ns

-检测上升沿和下降沿

-提供内置逻辑分析仪

-支持所有常见的SPAD，PMT和SNSPD

软件特色：

- 界面清新简洁，易于操作

- 支持on the fly数据处理模式，实时检测所有的输入信号

- 一键灵活定义输入延迟，时间分辨率可达1ps

-支持处理高频信号，提供软件过滤模式，采集有效数据

-可同时进行多种测试模式：TDC, 符合计数，逻辑分析 ，自相关，互相关，多开始与多停止直方图

-可根据你的需要拓展设置虚拟通道，如求和或符合

-提供Python，Matlab，LabVIEW，C ++，C＃.NET开发库，并定期更新， 适用Windows 7和10（32和64位），Linux系统。

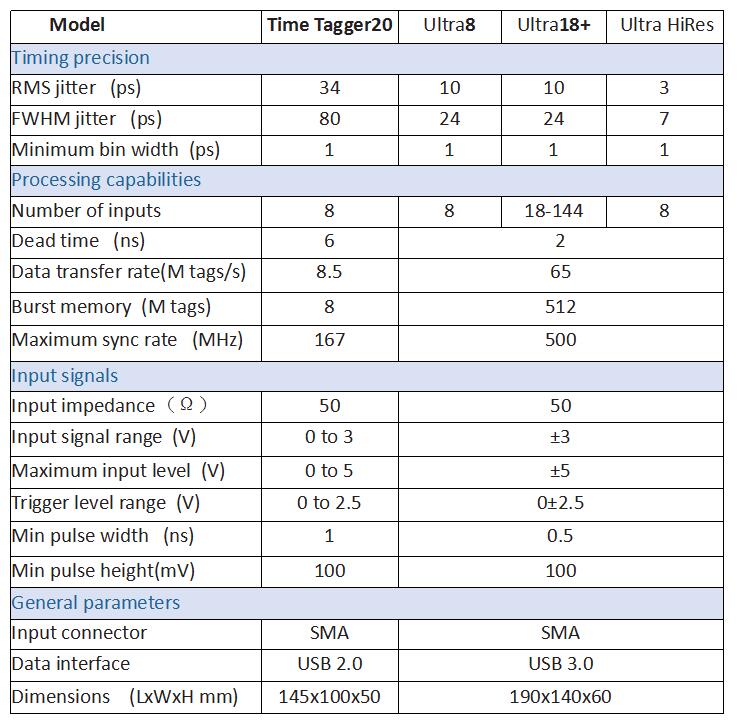

Time Tagger系列产品规格参数

产品应用案例

应用一 单光子检测

Swabian Instruments公司与舍布鲁克大学一起利用室温单光子探测器实现了创纪录的低定时抖动。舍鲁克的单光子探测模块测量的双光子符合TCSPC相关与Swabian Instruments新的Time Tagger Ultra HiRes中的预发布单元相结合，产生了总抖动为20.3 ps FWHM的结果。这与单个SPAD探测器的单光子定时分辨率12.5 ps FWHM相一致。

应用二 扫描荧光显微镜

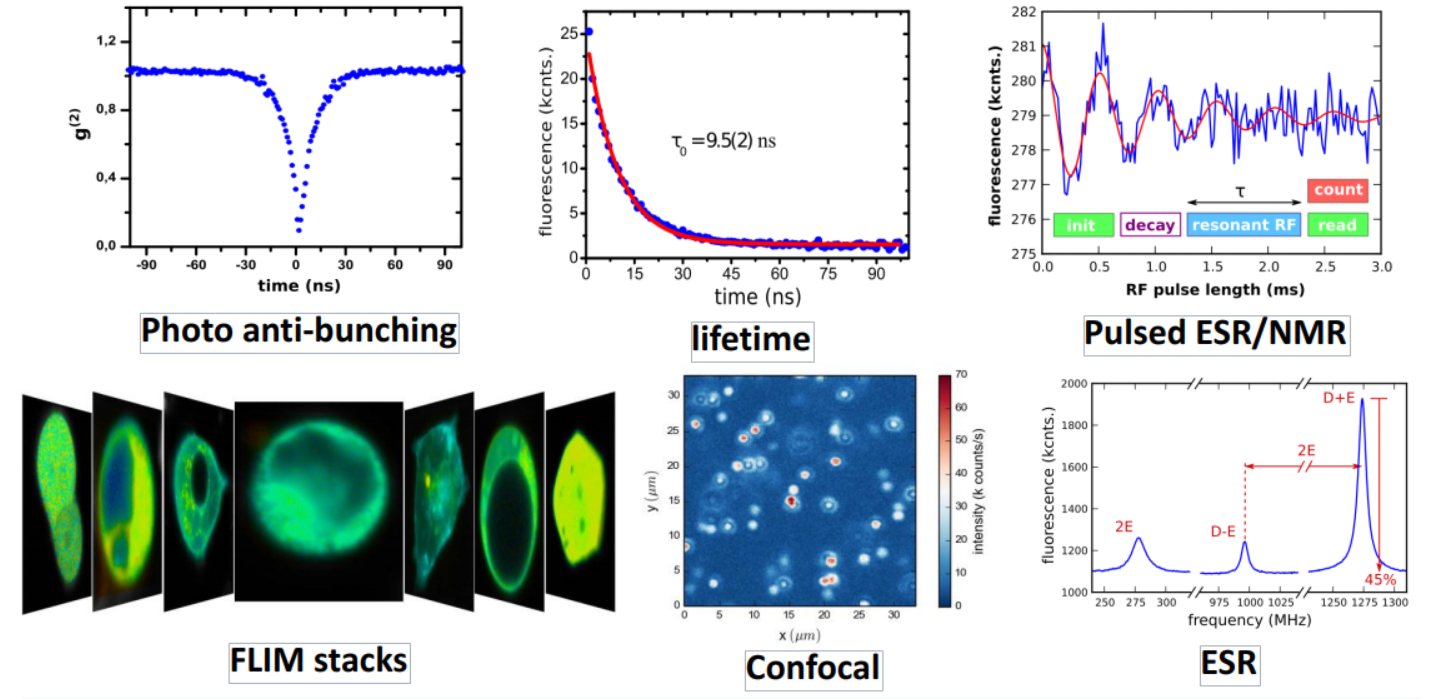

  下图展示的案例是一个围绕单个Time Tagger 20构建的多功能可扩展扫描荧光显微镜系统。该系统不仅可用于测量光子的反聚束和荧光寿命/FLIM，还可直接用来获取共聚焦图像、电子自旋共振扫描、脉冲电子自旋共振以及后者的任意组合。不止于此：一个Time Tagger 20就可以让您将系统轻松扩展至超分辨率光学成像，如STED或PALM。这种显微镜系统已被用于研究金刚石和碳化硅中的缺陷，此类研究已在多家知名研究机构中展开，如斯图加特大学（德国）、慕尼黑大学（德国）、牛津大学（英国）和麻省理工学院（美国）。

应用领域

l  时间相关光子计数（TCSPC）

l  荧光寿命成像（FLIM）

l  单光子显微镜-固体缺陷、量子点、单分子

l  线性光学量子计算与光学量子电路

l  超高分辨率显微镜-STED，PALM和STORM

l  冷原子，EIT，里德堡原子

l  冷离子和离子阱量子计算
