OMHS-PM系列棱镜调整架

微信扫码

OMHS-PM系列棱镜调整架说明：

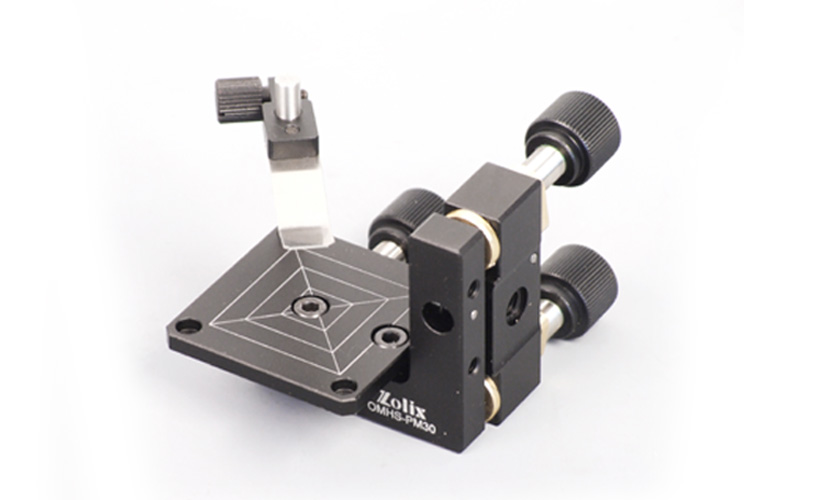

OMHS-PM系列是基于OMHS结构结合全新的设计理念推出的适于安装各类棱镜的光学调整架。

特点：
• 优质材料：主体采用优质铝合金，表面黑色阳极氧化处理
• 稳定结构：
①将传统下方调节棱镜台的结构改为标准调整架的后方调节结构，可同时提供俯仰、偏摆、平移三维调整
②合理的设计使拉力分布更加均匀，结构更加稳定
③高度可调的弹性机构可靠地固定各类棱镜、立方体
④台面中心带有十字刻线，定位方便
• 高灵敏度：采用3个0.25mm螺距的超细牙螺纹副进行三维调节，保证了产品的高灵敏度
• 通用性强：通用安装孔，M4、M6螺丝均可安装。

选型表：

型号	OMHS-PM30	OMHS-PM60
*大装卡高度(mm)	30	60
台面尺寸(mm)	44×44	74×74
调整角度(°)	±3
光轴(Z轴)行程(mm)	MAX6
螺纹副旋转一周调整角度(°)	≈0.39	≈0.25
主体材质及表面处理	铝合金，黑色阳极氧化处理
总体高度(mm)	57.5	92.5
固定板厚度(mm)	18
拉簧数量	4
安装孔	M6,φ8沉孔
自重(g)	160	240
