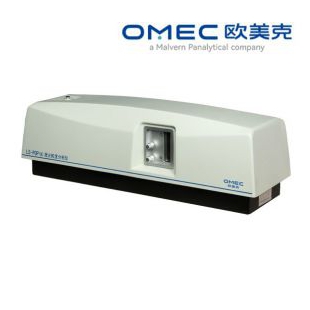

欧美克 LS-POP(9)型激光粒度仪

微信扫码

 LS-POP(9)型激光粒度仪是欧美克仪器公司加入英国思百吉集团后，依靠思百吉强大的研发管理经验，结合欧美克的仪器LS-POP(6)的市场应用特点，继承LS-POP(6)适应恶劣工作环境、性价比高等优点，借鉴国外粒度仪先进平台而打造出的一款全新仪器。该仪器测试性能更强、性价比更高，将会给粉体行业带来清新的感觉。

用途：测量固体粉末或乳液中颗粒的粒度分布。

工作原理：光是一种电磁波，它在传播过程中遇到颗粒时，将与之相互作用，其中的一部分将偏离原来的行进方向，这种物理现象称之为光的散射（衍射）。一束平行光在传播过程中遇到障碍物颗粒，光波发生偏转，偏转的角度跟颗粒的大小相关。颗粒粒径越大，光波偏转的角度越小；颗粒粒径越小，光波偏转角度越大。激光粒度分析仪就是根据这种光波的物理特性进行粒度分析的。

技术指标：

1. 测试原理：全量程米氏散射理论

2. 测试范围：0.1～750μm

3. 进样方式：湿法

4. 重复性误差：<1%（标样D50偏差）

5.准确性误差：≤1%（标样D50偏差）

6. 扫描频率：1 kHz

7. 测试时间：1～2分钟

8. 检测器：通道数49个，由前向、侧向、大角和后向光电探测器组成

9. 光源种类：氦-氖激光，功率：2.0 mW，波长：0.6328 μm

10. 工作环境： 5～35℃（温度），＜85%（相对湿度）

11. 输出数据：粒度分布表、粒度分布曲线、平均粒径、中位径、比表面积等

12. 外观尺寸（L×W×H）：838×265×295mm（主机）

技术特点：

1、 可靠的光学平台

1.1 采用水平直线光路布置，无反射棱镜，光路结构稳定可靠。

1.2 底座采用槽钢制作，结构性好。器件安装平面一次性加工，光路一致性好。

1.3 通过了GB/T4857.18运输包装件跌落性能试验。

1.4 激光电源模块采用灌胶方式封装，器件抗潮能力及电气稳定性更强。

1.5 模块化结构设计，维护更加方便。

1.6 采用调试工装一次性地调节定位辅助探测器和主探测器相互位置，定位更准。有利于获得更加准确的大角度光能数据，从而提升仪器的小颗粒测试性能。

1.7 整体外罩设计，防尘防水效果明显。

2、 优化的光路结构

光路原理示意图

2.1 光路系统全封闭设计，有效防止灰尘污染及外界光污染。

2.2 光路采用透镜后傅立叶变换结构，大接收角不受傅立叶镜头口径限制。

2.3 光源采用He-Ne气体激光发射器，相比于其他的激光发射器具有单色性好、相干性高、发散角小、稳定性强等优点，同时采用一体化激光发射器设计，有效降低了激光管热变形、外界机械振动对仪器稳定性的影响。

2.4 对于激光发射器，除进行输出功率值的传统检测外，还增加输出功率稳定性试验，以保证仪器的测试性能。

2.5 采取滤波平滑处理技术，降低激光管功率波动对测量的影响。

2.6 采取恒流限流、激光管灌装处理技术，将激光管的频闪概率降至低水平。

2.7 增加后向探测器，扩展测量下限到0.1微米。

2.8 空间滤波器装配方式采用永磁体固定，针孔在受到外力干扰下，不容易产生偏移，大大提升了光路的稳定性。并且新设计的空间滤波器更有效地消除了激光的衍射环，仪器的光背景更低，光能数据更加准确，有利于提升大颗粒的测试能力。

2.9探测器阵列采用大角散射光的球面接受技术，主探测器采用对称大角扇形设计，接收面积大，分布更加合理科学，受光更充分，侧向探测器为多片组合依据球面呈弧形分布，排列在透镜焦面上，保证了大角散射光的精确聚焦，保证了样品散射光能的准确获取。

3、 先进的数据采集及处理技术

3.1 全新设计的数据采集板采用了芯片设计公司ARM公司的高性能32位CPU。该CPU具有信号处理能力与低功耗等优点。

3.2 采用8通道同时采样16位ADC(模拟/数字转换器)，帧数据采样率高达1kHz。

3.3 采用64通道同时采样技术和超低泄露电流采样保持开关，满量程精度高达0.15%。

3.4 在板更新固件和配置数据，更方便的维护操作。

3.5 具备电背景补偿功能，有利于获得更加准确的光能数据。

4、友好实用的计算机软件功能

4.1 软件具有SOP标准操作流程功能，使分析测试流程标准化，减少人为因素的影响。

4.2 多种分布模型：通用模式、通用增强模式、单峰模式。

4.3 多种测试报告模式：普通测试报告、筛分测试报告、百分测试报告，并具有平均报告、统计报告、拟合报告功能。

4.4 两种累计分布方向：从小到大、从大到小。

4.5 两种语言操作界面及测试报告：中文、英文。

4.6 测试报告可导出为pdf、excel格式或其他文本格式，主要报告图表可直接右键保存图片。

4.7 可同时查看多个测试报告结果，进行数据的比对和统计分析，并能以表格形式输出。

4.8 测试报告项目可根据行业要求更改，比如特征粒径、特定粒径值等项目，并可设置为固定报告格式。

4.9 完善、开放的样品参数数据库，具有200多种常用材料光学参数，用户也可以自定义材料和折射率，包括折射率实部和虚部（对应样品的吸收）。

4.10电背景自动清除。

5、进样系统及其技术特点

SCF-105B循环进样系统

5.1 SCF-105B进样系统技术特点：

1）外观设计简洁、流畅，造型美观。

2）采用自吸泵进水，具有自动进水、排水及清洗功能。

3）实现与主机通信，所有控制及动作通过软件操作实现

4）系统采用离心泵结构，具有循环效率高、流量大和流速快的优点。

5）选用瑞士进口直流无刷电机，采用圆带传动，有效降低震动和噪声。

6）样品池采用开放式设计，方便操作。

7）电机转速0～4000r/min，实现无级可调，控制精度±20转/分钟。

8）进样池容量500ml左右，循环管路大流量≥2.5L/min。
