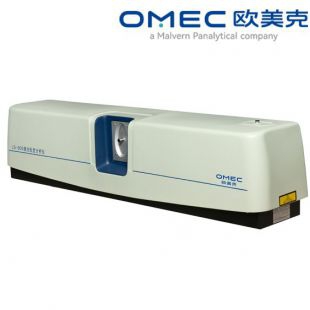

欧美克 LS-909型激光粒度仪

微信扫码

LS-909型激光粒度仪是欧美克公司基于用户对高性能仪器的需求而开发的一款性能优异、支持干湿法两用的新一代粒度分析仪。LS-909采用国际先进的长焦距光学检测系统、优化的双后向及逆向散射光探测器布局、升级的模数转换信号获取系统、创新的自适应噪声YZ算法，结合进口高性能He-Ne激光器光源，使得LS-909激光粒度仪可以胜任更宽粒度测试范围的检测需求，测试自动化程度高、动态范围大、重复性好、分辨能力强。其智能化测控分析软件、专业化的可定义测试报告模板，附带简洁易操作的报告浏览对比及多种数据导出功能，使得粒度测试分析从此变得轻松。

用途：测量须在液体中分散的样品或须在气体中分散的粉体材料的粒度分布。

 工作原理：一束平行光在传播过程中遇到障碍物颗粒，光波会发生散射（衍射）偏转，偏转的角度跟颗粒的大小相关，散射（衍射）现象可以通过 “Mie散射理论 ”或“Fraunhofer 衍射理论 ”来描述。颗粒粒径越大，光波偏转的角度越小；颗粒粒径越小，光波偏转角度越大。激光粒度分析仪就是根据这种光波的物理特性进行粒度分析的。

技术指标：

1. 测试原理：全量程米氏散射理论

2. 测试范围：0.02～2100μm（湿法）、0.1～2100μm（干法）

3. 进样方式：湿法/干法自动进样

4. 重复性误差：<±0.5%（标样D50偏差）

5.准确性误差：≤1%（标样D50偏差）

6. 对中方式：智能自动对中，对中精度0.2μm

7. 测试时间：1～2分钟

8. 检测器：通道数91个，由前向、侧向、大角、后向及逆向光电探测器组成

9. 光源种类：进口氦-氖激光，功率：>2.0 mW，波长：0.6328 μm

10.  ADC模数转换： 18bit

11. 工作环境： 5～35℃（温度），＜85%（相对湿度）

12. 输出数据：粒度分布表、粒度分布曲线、平均粒径、中位径、比表面积等。

13. 电源：200~240V AC  50Hz  80VA

14. 外观尺寸（L×W×H）：

主机外形尺寸：1320×340×360mm    主机包装外形尺寸：1600×450×480mm

技术特点：

1、 可靠的光学平台

LS-909系统采用整体式外罩、铝合金底座和模块化结构设计，防尘防水防外界杂散光效果明显，维护需求少且简单易行。采用调试工装一次性地调节定位辅助探测器和主探测器相互位置，定位更准，有利于获得更加准确的大角度光能数据，从而有利于仪器小颗粒测试性能的提升。

2、 优化的单镜头光路结构

采用透镜后傅立叶变换结构，突破了傅立叶透镜的光瞳制约，包括后向散射在内的所有角度的散射光均能被探测器定位接收；而且单镜头光路中的折射、反射面减到尽可能少，可以进一步降低仪器工作时的背景噪声至低水平，提高了仪器测量时的信噪比。

光路原理示意图

3、 高性能进口He-Ne气体激光光源

系统采用进口He-Ne气体激光光源，光学质量更好，更加稳定可靠，预热时间短，使用寿命更长，进而适合于要求更为苛刻的应用，相比于其他类型的激光器具有单色性好、相干性高、发散角小、稳定性强等优点，确保了仪器良好的稳定性和分辨力。

OMEC高性能进口He-Ne激光管（左）vs. 一般He-Ne激光管（右）

4、 新空间滤波器设计及一体化激光发射器技术

LS-909光源采用一体化激光发射器设计及进口永磁体空间滤波器新设计，消除了衍射环的影响。结合激光输出功率稳定性检测和滤波平滑处理技术，散射光能数据更精确，进一步提高了系统的测试性能，尤其是大颗粒的测试性能。

5、合理分布、高感光度的光电探测器组合

LS-909激光粒度分析仪对光电探测器布局进行了深度优化整合，由前向、侧向、大角度、双后向及逆向散射光探测器组成三维立体检测系统，所有探测器都精确地布置于傅立叶聚焦面上，结合低噪音大尺寸的大角度、后向和逆向探测器的应用，确保了仪器具有的动态范围、的分辨力和灵敏度，有效保证小颗粒散射光能信息的全面准确获取，仪器测量下限至0.02um。

6、 长焦距的傅里叶透镜

LS-909激光粒度分析仪选用556mm长焦距的傅立叶透镜，增加了测量窗口到光电探测器平面的距离，从而使更小散射角度的散射光信号之间能有足够空间差异被光电探测器准确探测到，小散射角识别能力为0.016度，仪器对大颗粒的测试能力得到增强，测量上限达2100μm。

7、 智能自动对中

智能软件控制自动对中系统保证了精确的光学对中和多次测量的重复性。自动对中机构，精度达0.2um，速度更快，既可作为自动测量的一部分，亦可在屏幕上单击鼠标来完成。结合智能判断对中软件功能，避免了传统粒度测量中因对中不良导致的结果偏差，并能延长对中机构寿命。

8、 先进的数据采集及处理技术

采用优化的同步8通道18位ADC模数转换采样技术和超低泄露电流采样保持开关，满量程精度高达0.15%的同时，电背景更低，结合电背景补偿功能，有利于获得更加准确的光能数据，提高了光能获取的动态范围，测试分辨能力也得到相应提高。

9、 高性能、简单易用的干法测试系统

LS-909干法进样系统由干法进样器、全封闭进样窗口、静音泵空压机、油水过滤器和吸尘器等部件构成。样品池具有三重调节设计，进料速度精确稳定，测试遮光比控制优良，节省样品量。内置分散压传感器，实时监控分散压，并具有错误警示功能。干法窗口采用密闭管道式设计，结合窗口负压保护设计与大功率吸尘器粉尘回收装置，大限度回收样品，使主机不受粉尘影响。

以上多种特性共同保障了LS-909对多种样品干法测试的适应性及测试结果良好的重复性和真实性。

DPF-110自动干法进样系统

1）外观设计简洁、流畅，造型美观。

2）进样器与主机通信识别，具备软件SOP自动化测试功能，包括自动正负压力开关、自动进料、自动测样、自动清洗。

3）分散压力0.5～6Bar高精度无级可调，内置分散压力传感器。

4）测样分散状态自动识别，具备遮光比自动限制功能和异常警示功能。

5）包括角度、振动频率、带刻度的节流阀等多重可调机构的样品池设计，样品池振动频率由软件控制且连续可调。

6）带降噪功能的全封闭进样器设计，隔绝粉体对仪器的污染，维护需求少。

7) 料斗容积：30mL；进样振动加速度：0~12G无级可调。

8) 进样器分散管采用刚玉瓷材料，分散效果好、工作寿命长。

9) 专用干法窗口，具有气流保护和石英玻璃介面窗口的双重优点，大大减少了窗口维护及擦拭清洁工作，并提高了窗口玻璃的使用寿命。

10) 模块化设计，方便检修和维护。

10、高性能湿法循环进样系统



SCF-105B全自动进样系统

10.1 SCF-105B全自动循环进样系统技术特点
