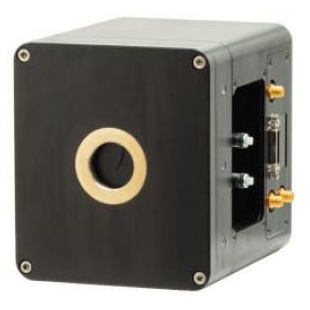

Eagle 47-10-F深度制冷CCD相机
| 产品特点 | 应用领域 |
| ①高灵敏度CCD相机(QE>90%@525nm) | ①生物成像 |
| ②2048x2048/1024x1024像素分辨率 | ②荧光成像 |
| ③暗电流<0.001 @ -90℃ | ③钙信号检测 |
| ④采用E2V背照式芯片 | ④天文观测 |
| ⑤采用水冷+热电致冷可达-90℃ | ⑤光谱成像 |
技术指标
| 芯片 | E2V CCD47-10 Back Illuminated |
| 分辨率 | 1056x1027 |
| 像元尺寸 | 13um |
| 有效面积 | 13.7mm x 13.3mm 对角线：19.09mm |
| Binning | 可设置，最小为64x64 |
| 满阱容量 | ＞80ke-（标准：100ke-） |
| 非线性 | ＜1% |
| 读出噪声（RMS） | ＜3.5e-@75kHz（标准：2.3e-） |
| ＜12e-@2MHz（标准：9.0e-） | |
| 读出噪声（RMS）@Bin | 16x16 binning: < 5.0e- @75kHz |
| 峰值量子效率 | ＞90%@550nm |
| 光谱响应 | 300 - 1100nm |
| 暗电流（e/p/s） | <0.001 @ -90ºC (0.0001 typical) |
| 快门 | 机械快门 孔径φ=45mm |
| 制冷方式 | 热电制冷+水冷 |
| 制冷温度 | -90°C with 10°C coolant / -80°C air cooled with 25°C ambient |
| 镜头接口 | C mount |
| 同步 | Trigger IN and OUT – TTL compatible |
| 数字输出 | 16 bit base Camera Link |
| 供电 | 12V DC ±10% |
| 功耗 | <100W (TEC ON, Steady State) |
| 工作温度 | 0℃ to +55℃ |
| 储存温度 | -30℃ to +60℃ |
| 尺寸（L*W*H） | 140mm x 126mm x 120mm |
| 重量（No lens） | 2.2kg [4.85lb] |
