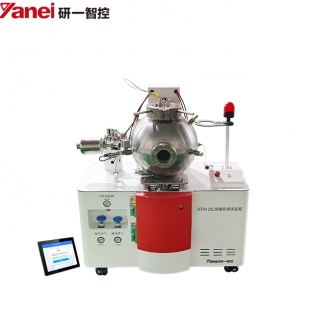

DT04 20L球爆炸测试装置

微信扫码

用途与标准

1. 本仪器用于测量粉尘或气体混合物baozha指数的仪器，仪器向封闭空间内均匀喷洒粉尘或气体混合物，在可调能量的点火源刺激下诱导被试物baozha，并测量baozha瞬间的baozha指数，包括粉尘zui大baozha压力pmax、zui大baozha压力上升速率Kst、粉尘baozha下限LEL和气体zui大baozha压力pmax、zui大baozha压力上升速率Kg、气体baozha极限（LEL和UEL）等参数，为研究baozha yizhi措施提供数据支持。

2. 20L球baozha测试装置遵循以下标准：

· GB/T 16425-1996粉尘云baozha下限浓度测试方法；

· GB/T 16426-1996粉尘云zui大baozha压力和zui大压力上升速率测定方法；

· 以及与以上标准等同或等效采用的国家标准、行业标准。

技术参数

1. 夹套适用控制范围：-30～150℃；

2. 计时范围：0-24h；

3. 反应釜耐压压力3MPa，容积20L±0.1L，泄压阀开启压力3MPa；

4. 温度测量精度：±0.5℃；

5. 反应舱气体配比压力传感器测量范围：0～120KPa，测量精度：±0.05%F·S，长时间工作稳定性≤0.025%F·S；

6. 储尘罐2MPa（表压）到达截止测控，测量精度：±0.5%F·S；

7. 有油真空抽取系统，系统极限真空≤150Pa，泄漏率≤50Pa/min；

8. 粉尘配比压力传感器测量范围：0～3MPa，测量精度：±0.5%F·S，长时间工作稳定性≤0.25%F·S；

9. baozha压力测量范围表压：0-3MPa，测量精度：±1%F·S，长时间工作稳定性≤0.5F·S，防护等级IP65；

10. baozha传感器响应速率≥100kHz，采集系统速率≥200kHz，压力采集精度≥3‰；

11. 气粉两相阀的开关时间小于60MS；

12. 仪器尺寸（L×W×H）：试验部分：1020mm×590mm×1200mm；电控部分：180mm×493mm×507mm。

功能特点

1. 具备baozha状态观察窗和方便清理用的开合结构，开盖具备电互锁结构，配备独立的清理系统；

2. 高精度传感器进行自动完成气体配比；

3. 采用球体流体控温夹层，温度传递介质水或油；

4. 具备回火防止和截爆功能；

5. 自动判断粉尘云zui大baozha压力和zui大压力上升速率；

6. 试验空间与电器控制系统完全物理隔离，试验有安全性保障，避免了baozha对电气控制系统的影响，关键部件要求IP5X以上防护标准；

7. 配备高频率的无线远程视频监控系统，实时采集、存储试验影像；

8. 红色一键急停按钮，自动报jing灯，意外情况下可直接断电，保障试验人员安全；

9. 仪器预装专业操作软件，实现人机分离，保证试验人员安全；

10. 支持无线组网，单台电脑可通过无线网络远程操控多台仪器，并实现数据集中存储、管理。
