产品型号：LUCB

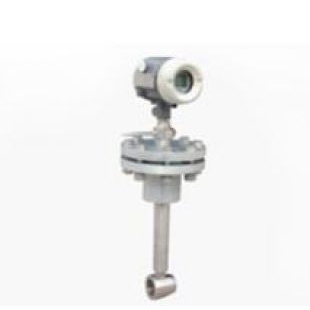

产品名称：插入式涡街流量计
产品品牌：西安新敏传感器
一、 概述
LUCB型插入式涡街流量传感器可广泛的适用于各种行业大口径气体、液体、蒸汽流量计量，也可测量含有微小颗粒、杂质的浑浊液体，并可作火流量变送器用于自动控制系统中。LUCB型插入式涡街流量传感器的防爆型，符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定，防爆标志火ExdIIBT6。
二、 工作原理
按国际标准化组织ISO7145（在环形截面封闭管道中的流体流量测定一在截面一点的速度测量法），采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换火与流量成正比的电流或电压脉冲信号或4~20mADC电流信号。
三、 产品特点
可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m） 采用消扰电路和抗振传感器，使仪表具有一定抗环境振动性能。 压力损失小，量程范围宽，范围度达1：25。 无可动部件，长期稳定，结构简单便于安装和维护。 可测介质温度达+250℃
四、技术参数
执行标准 | 涡街流量传感器（JB/T9249-1999） |
公称通径（mm） | 200、250、300、350、400、450、500、600、800、1000、1200、1500 |
公称压力（MPa） | 1.6MPa、2.5MPa |
精度等级 | 液体：+2% 气体或蒸汽：+2.5% |
量程比 | 1：10 1：15 1：20 |
传感器材质 | 304不锈钢、316（L）不锈钢等 |
使用条件 | 介质温度：-40℃~250℃ 环境温度：-20℃~60℃ 相对湿度：5%~90% 大气压力：86~106KPa |
信号输出功能 | 脉冲信号、4~20mA信号 |
通讯输出功能 | RS485通讯、HART协仪等 |
工作电源 | A 外电源：+24VDC±15%，纹波≤±5%，适用于4~20mA输出、脉冲输出、RS485等 B 内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。 |
信号线接口 | 防爆型：内螺纹M20*1.5 |
防爆等级 | EiaIICT5或ExdIIBT6 |
防护等级 | IP65或更高（可订制） |
五、仪表选型
A、一般液体和气体使用流量范围见表2 表2
公称通径 | 测量范围（m3/h） | 公称通径（mm） | 测量范围（m3/h） | ||
液体 | 气体 | 液体 | 气体 | ||
200 | 70-700 | 600-6000 | 500 | 450-4500 | 4200-42000 |
250 | 110-1100 | 1060-10600 | 600 | 600-6000 | 点赞 0举报收藏 0分享 0
