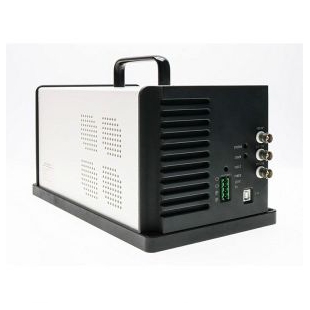

筱晓光子 9.68μm 高功耗台式DFB-QCL中红外量子级联激光器QCL9680
QCL9680-9.68um 高功耗台式 DFB-QCL 中红外量子级联激光器是筱晓开发出的中红外测试激光光源，大气窗口低损耗有利于空间光通讯测试研究。我们的台式光源功 率高，不需要 ITAR 审核，是目前商用中红外测试光源的选择。超过 100nm 的可调谐范围，输出功率大于 100mw 满足客户测试的工业需求。我们的激光器内置 Znse 准直镜，输出功率、温度和波长稳定性极高，比传统大功耗的量子级联激光器的稳定 性高出好几个数量级。
技术参数 | 单位 | 技术指标 | ||
最小值 | 典型值 | 最大值 | ||
产品型号 | QCL9680DFB | |||
输出功率1 | mW | 50 | - | 100 |
峰值工作波长2 | um | 9.66 | 9.68 | 9.71 |
光谱宽度（FWHM） | MHZ | - | 3 | - |
输出边模抑制比（SMSR） | dB | 30 | - | - |
M2因子 | ＜1.2 | |||
输出光发散角 | Mrad | ＜2 | ||
全光班束腰直径5 | mm | ＜4 | ||
输出隔离度3 | dB | - | 30 | - |
波长温度系数 | nm/K | 1.00 | ||
波长电流系数 | nm/A | 57.1 | ||
输出功率稳定度（15分钟）4 | % | - | ±0.5 | ±1.0 |
输出功率稳定度（8小时）4 | % | - | ±1.0 | ±2.0 |
输出功率可调范围 | % | 0 | - | 100 |
输出功率调节模式 | 软件控制 | |||
TEC稳定度 | ℃ | - | ±0.1 | ±0.2 |
TEC工作范围 | ℃ | 0 | 30 | 50 |
工作电压 | VAC | 100 | 220 | 240 |
电功率功耗5 | W | - | - | 5 |
工作温度 | ℃ | 0 | - | 90 |
存储温度 | ℃ | -40 | - | 85 |
规格尺寸 | mm | 340(L)×240(W)×100(H) 台式 | ||
技术指标说明
1.输出功率可选；
2.峰值工作波长可指定；
3.输出功率稳定性测试条件为25度，开机预热30分钟后；
4.最大功耗是指极限工作条件下的整体功耗；
5. I = 0.80 A, V = 8.7 V, T= 15 °C, Measured at 1/e²。
光谱图
QCL激光器特征曲线（输出功率与输出电压特征曲线）
QCL激光器波长调谐曲线
光斑分析
2-D Beam Profile at 762.0 mm (30.0 in) 3-D Beam Profile at 762.0 mm (30.0 in)
实验室测试:
使用9.68μm激光器（输出准直光），5米长光程小型化中红外气体吸收池， PCI-4TE-9-1x1红外探测模块，搭建NF3气体吸收测量实验.
NF3气体吸收测量实验系统图
步骤： 1.9.68μm量子级联激光器接入电源和USB,通过专用TDLAS控制软件打开激光； 在气体吸收池的一端接入红外探测模块，另一端使激光对准气池的入光口，调整激光 器的位置使光轴一致； 探测器接收的信号接入激光器，通过锁相放大器解调出来的二次谐波信号接入示波器 进行观察； 调谐激光器的相位，电流，增益和温度等以获得最佳信号波形。 测试结果及分析验证： 测试NF3气体吸收的二次谐波如下
为了验证是NF3气体的吸收我们查询了数据库的参数如下：
我们可以看到，数据库里和我们测得的示波器上的吸收峰正好对应，由此也验证了我们示波器上的吸收谱就是NF3气体的吸收。
● 高功率
● 结构紧凑
● 软件智能控制
● 内置FPGA
● 中红外测试光源
● 中红外器件分析
MIR-QCL- W□□□□ -☆-△-XX
W□□□□: Wavelength
4000: 4000nm
4600: 4600nm
9000: 9000nm
☆ ：准直输出
1: 带
0: 不带
△：激光器类型
FP: QCL-FP
DFB: QCL-DFB
XX: 输出功率
001=1mw
010=10mw
400=400mw
1000=1000mw
