详细介绍

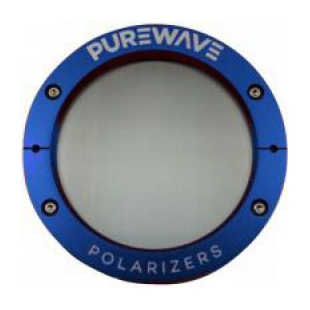

10um直径的钨丝制成线栅太赫兹偏振片，线间距可以缩短至25um， 适用于短波100 um（0.05-3THz）至更高的波长。 下面的表格中是我们所能提供的标准线栅太赫兹偏振片的规格（包括通光孔径、尺寸等）。
5 um线栅太赫兹偏振片 （5um直径的钨丝制成，0.1-6THz）
刻痕表示透射光的偏振轴。
线间距12.5um太赫兹偏振片：
型号 | 外径尺寸mm | 通光孔径mm | 厚度mm | 框架材料 |
PW005-012-025 | 25 | 14 | 7 | 电镀铝 |
PW005-012-050 | 50 | 34 | 10 | 电镀铝 |
PW005-012-075 | 75 | 56 | 10 | 电镀铝 |
PW005-012-100 | 100 | 80 | 12 | 电镀铝 |
PW005-012-150 | 150 | 124 | 12 | 电镀铝 |
线间距16um太赫兹偏振片：
型号 | 外径尺寸mm | 通光孔径mm | 厚度mm | 框架材料 |
PW005-016-025 | 25 | 14 | 7 | 电镀铝 |
PW005-016-050 | 50 | 34 | 10 | 电镀铝 |
PW005-016-075 | 75 | 56 | 10 | 电镀铝 |
PW005-016-100 | 100 | 80 | 12 | 电镀铝 |
PW005-016-150 | 150 | 124 | 12 | 电镀铝 |
线间距22um太赫兹偏振片：
型号 | 外径尺寸mm | 通光孔径mm | 厚度mm | 框架材料 |
PW005-022-025 | 25 | 14 | 7 | 电镀铝 |
PW005-022-050 | 50 | 34 | 10 | 电镀铝 |
PW005-022-075 | 75 | 56 | 10 | 电镀铝 |
PW005-022-100 | 100 | 80 | 12 | 电镀铝 |
PW005-022-150 | 150 | 124 | 12 | 电镀铝 |
10um线栅太赫兹偏振片 （10um直径的钨丝制成，0.1-3THz）
Engraving denotes the polarization axis of the transmitted light.
线间距25um太赫兹偏振片：
型号 | 外径尺寸mm | 通光孔径mm | 厚度mm | 框架材料 |
PW010-025-025 | 25 | 14 | 7 | 电镀铝 |
PW010-025-050 | 50 | 34 | 10 | 电镀铝 |
PW010-025-075 | 75 | 56 | 10 | 电镀铝 |
PW010-025-100 | 100 | 80 | 12 | 电镀铝 |
PW010-025-150 | 150 | 124 | 12 | 电镀铝 |
线间距30um太赫兹偏振片：
型号 | 外径尺寸mm | 通光孔径mm | 厚度mm | 框架材料 |
PW010-030-025 | 25 | 14 | 7 | 电镀铝 |
PW010-030-050 | 50 | 34 | 10 | 电镀铝 |
PW010-030-075 | 75 | 56 | 10 | 电镀铝 |
PW010-030-100 | 100 | 80 | 12 | 电镀铝 |
PW010-030-150 | 150 | 124 | 12 | 电镀铝 |
线间距40um太赫兹偏振片：
型号 | 外径尺寸mm | 通光孔径mm | 厚度mm | 框架材料 |
PW010-040-025 | 25 | 14 | 7 | 电镀铝 |
PW010-040-050 | 50 | 34 | 10 | 电镀铝 |
PW010-040-075 | 75 | 56 | 10 | 电镀铝 |
PW010-040-100 | 100 | 80 | 12 | 电镀铝 |
PW010-040-150 | 150 | 124 | 12 | 电镀铝 |
