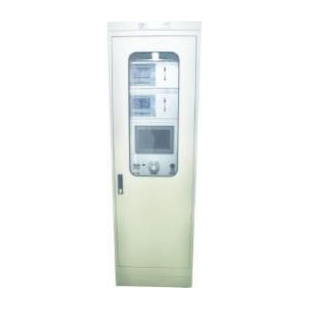

高炉煤气分析仪（铁厂）

微信扫码

西安聚能仪器有限公司在本着坚持质量第一，维护企业品牌信誉的同时，又坚持维护用户利益，在保证用户使用设备能发挥良好效益的前提下，推荐此优化分析控制系统。详情请联系：西安聚能仪器有限公司    贾维浩15891421187    18789429991

二、系统技术指标和参数

㈠  适用场所

该系统适用于高炉炉顶煤气分析，全天候在线连续监测CO、CO2、H2、CH4、O2等气体浓度。

1.适用工况条件  ：详情请联系：西安聚能仪器有限公司    贾维浩15891421187    18789429991

①烟气最大含尘量＜200g/NM3

②  管道样气温度：≤800℃

③  取样点压力：0～0.3MPa左右

④  含水量：5％VOL左右

⑤  介质温度：95℃—105℃

㈡  分析仪器技术参数

1.量程：CO    0～40％；CO2    0～30％；H2    0～5％    O2    0-5%

2.分析精度：±1％FS/3个月

3.零漂：≤±1％FS/周          (H2≤±1％FS/周)

4.线性度：≤±1％FS            (H2≤±1％FS)

5.稳定性：≤±1％FS/周        (H2≤±1％FS/周)

6.灵敏性：CO、CO2≤1％FS        (H2≤1％FS)

7.仪表响应时间：≤5s

8.环境温度：＋5～45℃

㈢  系统技术参数及优越性能

⒈  流线型一体化取样探头（内含大精密介质过滤器，为聚能ZG），烟尘过滤能力≤2000g/NM3，无堵塞，免维护。

⒉  系统烟尘过滤精度：＜0.5μm

⒊  系统分析精度：±1%FS/3个月

⒋系统响应时间：T90≤15s

⒌系统平均无故障周期：MTBF＞3年

⒍系统维护周期：＞1年

⒎系统整个流程为全干法过滤，取样不失真，分析准确。

⒏系统、双路切换取样，确保连续在线分析。

⒐系统具有自动反吹清灰、防堵装置。

⒑系统具有煤气泄漏自动报警系统。

⒒输出信号：4-20MA，控制报警信号NO/NC，1A/220V。

三、系统关键技术措施       详情请联系：西安聚能仪器有限公司    贾维浩15891421187    18789429991

㈠  针对高炉炉顶烟气含尘量大的过滤防堵技术措施

气体的成份分析,预处理是关键。预处理系统中过滤措施更是关键的关键。前级过滤器承受最恶劣的环境也最易堵，这一现象是由于传统过滤器均采用刚性表面微孔过滤原理所造成的。为保证过滤精度，其过滤介质间隙必须很小，分析时大量烟尘阻挡于过滤器的表面，仍有一部份灰尘进入微孔，同时也有硫化物以气态和雾状进入微孔，而在过滤器内部结晶成固体。这样在反吹时，间隙内的烟尘和结晶物无法清除，造成堵塞，取下清洗后，性能不可恢复，引起寿命短，维护工作量大，维护费用高，且严重影响生产。

要彻底解决这一问题必须有过滤原理上的突破，西安聚能仪器有限公司通过多年研究创新设计的大容精密过滤器，在原理上就解决了过滤精度和易堵的这一对矛盾。

西安聚能仪器有限公司公司独有的大精密过滤器（获国家ZG），克服了传统的刚性表面微孔式过滤器在过滤原理上存在易堵塞、寿命短、维护量大的严重缺陷,而在过滤原理及工艺结构上实现新突破，在分析时过滤介质间隙很小，保证过滤精度，而在反吹时间隙自动变大，间隙中的烟尘可全部清除不留积尘，清灰效率达100%。不仅靠表面，而且利用体积介质间隙实现过滤。容尘量大，不堵塞，容易反吹，清灰效率高，不怕烟尘结块，烟气硫结晶，不怕腐蚀寿命，终生免维护。
