| 管径范围 | 15-300mm | 工作压力 | 2.5mpa |
| 介质温度 | -40～+250℃ | 准确度 | ±2% |
产品特点

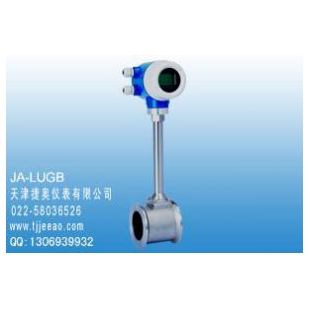

JA-LUGB型涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。JA-LUGB型涡街流量计可作为流量变送器应用于自动化控制系统中。JA-LUGB型涡街流量计采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，JA-LUGB型涡街流量计采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。JA-LUGB型涡街流量计基本型和复合型两种形式，基本型测量单yi流量信号；复合型可同时实现温度、压力、流量的测量。每种形式都有整体、分体结构，以适应不同的安装环境。
详细介绍
一、概述
JA-LUGB型涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。JA-LUGB型涡街流量计可作为流量变送器应用于自动化控制系统中。JA-LUGB型涡街流量计采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，JA-LUGB型涡街流量计采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。JA-LUGB型涡街流量计基本型和复合型两种形式，基本型测量单yi流量信号；复合型可同时实现温度、压力、流量的测量。每种形式都有整体、分体结构，以适应不同的安装环境。
二、适用场合
JA-LUGB型涡街流量计可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
三、工作原理
JA-LUGB型涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
四、JA-LUGB型涡街流量计产品特点
1.无可动部件，长期稳定，结构简单便于安装和维护
2.传感器输出为脉冲频率，其频率与被测流体的实际流量成线性，零点无漂移，性能十分稳定，结构形式多样，有管道式、插入式流量传感器形式
3.精确度较高，通常液体的测量精度为±1.0%；气体的测量精度为±1.5%
4.测量量程范围宽，在雷诺数为2×104~7×106范围内,可达1:20
5.压损小(约为孔板流量计的1/4~1/2),属于节能流量仪表
6.安装方式灵活,根据现场工艺管道不同,可水平,垂直和不同角度倾斜安装
7.采用消扰电路和抗振动传感头,具有一定抗环境振动性能
8.采用超低功耗单片微机技术,1节3V10AH锂电池可使用5年以上
9.由软件对仪表系数非线性进行修正,提高测量精度
10.采用EEPROM对累积流量进行掉电保护,保护时间大于10年
五、JA-LUGB型涡街流量计技术参数
1、JA-LUGB型涡街流量计基本参数
执行标准 | 涡街流量传感器（JB/T9249-1999） | 量程比 | 1:10；1:15；1:20 |
仪表口径（mm） | 15、20、25、32、40、50、65、80、100、125、150、200、250、300 | 传感器材质 | 304不锈钢、316（L）不锈钢等 |
公称压力（MPa） | 1.6MPa、2.5MPa、4.0MPa（其它可订制） | 信号输出功能 | 脉冲信号、4 ~ 20mA信号 |
|
