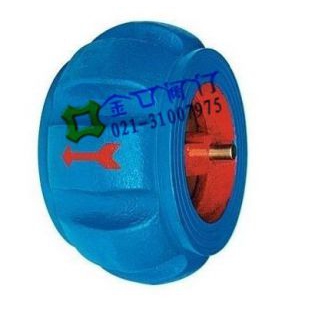

一、南瓜式止回阀H77T性能参数:
型 号 | 公 称 压 力 PN(MPa) | 试验压力PN(MPa) | 工作温度 （℃ ） | 适用介质 | |
壳 体 | 密 封 | ||||
H77X H77H H77Y H77W | 1.0 | 1.5 | 1.1 | 软密封： ＜80 硬密封： ＜450 | 水、气体、油品等 |
1.6 | 2.4 | 1.76 | |||
2.5 | 3.75 | 2.75 | |||
4.0 | 6.0 | 4.4 | |||
6.4 | 9.6 | 7.0 | |||
二、南瓜式止回阀H77T主要零部件材料:
零 件 名 称 | 材 料 | ||||
H77X-10C、2516、40 | H77H-16C、4025、64 | H77Y-25I64I40I | H77W-16C、2525C、40 | H77W-10P、25P16P、40P | |
阀体、蝶板 | 铸钢WCB | 铬 钼 钢 | 铸钢WCB | 1Cr18Ni9Ti | |
阀 杆 | 2Cr13 | 1Cr18Ni9Ti | 2Cr13 | ||
阀体密封圈 | - | 堆焊合金焊 | 堆焊硬质合金焊 | - | - |
助关弹簧 | 1Cr18Ni9Ti | 耐 热 合 金 | 1Cr18Ni9Ti | ||
三、南瓜式止回阀H77T安装尺寸表：
公称通径DN(mm) | L | D 2 | D 3 | 公称通径DN(mm) | L | D 2 | D 3 | ||
H77X | H77H | ||||||||
