商品详情
评价详情(0)

微信扫码

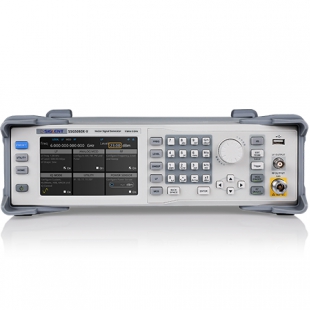

SSG5000X

产品特点

输出频率范围 9 kHz ~ 4 GHz/6 GHz
指标电平范围 -130 dBm ~ +20 dBm
相位噪声<-120 dBc/Hz@1 GHz 典型值，偏移 20 kHz(典型值）
内部基带源带宽150 MHz
支持AM/FM/PM模拟调制及IQ调制

详细介绍

强大的ARB模式

消费类电子发展迅速，工程师在验证产品性能时，需要模拟多种通信标准和协议信号。SSG5000X 支持协议文件播放，内置常用协议文件，可产生5G NR, LTE, WLAN, WCDMA, GSM, BLUETOOTH等各种通信协议信号，帮助工程师完成通用电子设备及IoT设备的验证工作。
在ARB模式下，还可产生、播放波形序列文件；生成多载波信号；给调制信号加入实时AWGN（加性高斯白噪声），满足接收机测量各种场景的测试；对信号进行削峰，并显示CCDF值；使用mark标记波形文件的symbol，并输出IQ_event触发信号，可与另一台机器实现波形同步。

CUSTOM模式-快速创建满足测试标准的波形

IQ调制是一种非常有效的传输信息的调制方式，SSG5000X可输出多种常用的IQ调制信号，比如QAM，PSK，ASK，FSK等。符号率作为其重要指标，在SSG5000X中，符号率可设置为高达120 Msps。

多音模式-输出多音信号

多音信号由多个正弦信号组成，可用于音频行业测试（Audio Measurements）。在通信行业中，双音和多音信号也可用于测试放大器，接收机的非线性失真。几乎所有的地面及卫星通信中都需要多音测试。SSG5000X-V 矢量信号源是产生用户定义的多音信号的理想选择。

功率计控制套件-修正线损

传输线越长，损耗越大，为了确保信号在经过传输线到达被测设备（DUT）之前仍具有良好的平坦度，需进行平坦度修正来补偿传输线及开关阻抗造成的传输损耗。RF系统中传输损耗与频率有关（频率响应），SSG5000X可配合主流功率计，进行多个频点的平坦度修正，可方便修正线损。

规格参数

最x高频率	4 GHz/6 GHz
频率分辨率	0.001 Hz
指标电平范围	-130 dBm ~ +20 dBm
相位噪声	-120 dBc/Hz@1 GHz，偏移 20kHz（典型值）
幅度精度	0.7 dB（典型值）
调制模式	支持AM/FM/PM模拟调制，脉冲调制，支持I/Q调制

显示	5英寸电容触摸屏，方便用户操作
接口	标配：USB-HOST, USB DEVICE (USBTMC), LAN (VXI-11,Socket,Telnet)；选配：GPIB
尺寸	W×H×D=338×113×369 mm
净重	5.3 kg
