产品特点
详细介绍
铂热电阻选型
| WZP | 装配防爆铂热电阻 | |||||
|---|---|---|---|---|---|---|
| WZPK | 铠装防爆铂热电阻 | |||||
| 电阻体个数 | 无 | 单支 | ||||
| 2 | 双支 | |||||
| 安装固定形式 | 1 | 无固定装置 | ||||
| 2 | 固定卡套螺纹 | |||||
| 3 | 活动卡套螺纹 | |||||
| 4 | 固定卡套法兰 | |||||
| 5 | 活动卡套法兰 | |||||
| 接线盒形式 | 4 | 防爆接线盒 | ||||
| 产品直径（mm） | 3 | Ф3 | 铠装式 | |||
| 4 | Ф4 | |||||
| 5 | Ф5 | |||||
| 6 | Ф6 | |||||
| 8 | Ф8 | |||||
| 1 | Ф12 | 装配式 | ||||
| 0 | Ф16 | |||||
| 常规型号例举：WZP-241(PT100/防爆接线盒/直径12mm/固定螺纹M27*2/L*l=600*450mm) | ||||||
选型须知
1、型号；
2、防爆等级；
3、精度等级；
4、安装固定方式(如采用螺纹[提供相应规格]或法兰[提供相应规格]或其它) ；
5、探头材质；
6、探头长度或插入深度及直径。
保护管材质及选用
| 材质 | 使用温度 | 特点及用途 |
|---|---|---|
| 1Cr18Ni9Ti | -200～800 | 具有高温耐蚀性，通常作为一般热钢使用 |
| 304 | -200～800 | 低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用 |
| 316 | -200～750 | 低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
| 316L | -200～750 | 超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
| 310S | -200～1000 | 具有高温抗氧化性，耐腐蚀型通常作为热钢使用 |
| GH3030 | 0～1100 | 镍基高温合金钢，具有优良抗氧化性，耐腐蚀型，通常作为耐热钢使用 |
防爆铂热电阻原理

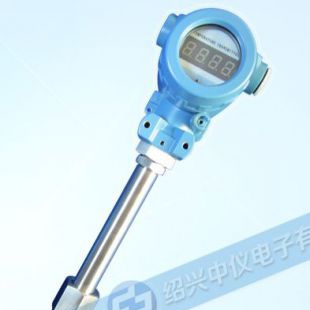

防爆铂热电阻（PT100）是铂热电阻PT100温度传感器与防爆接线盒采用先进技术组合而成，它利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花，电弧和危险温度的零部件都密封在防爆接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行隔爆。
防爆铂热电阻通常和数显表、记录仪、控制设备等配套使用，对系统实行检测、调节和控制。直接测量生产现场存在碳氢化合物等物品的-200°C~500°C范围内液体、蒸汽和气体介质以及固体表面温度，在工业自控系统中应用极广。
防爆热电阻常用在化工厂、生产现场常伴有各种易燃、易爆等化学气体、蒸气，如果使用普通的铂电阻非常不安全，极易引起环境气体爆炸。因此，在这些场合必须使用防爆铂热电阻作温度传感器，本厂生产的防爆热电阻适用在dIIBT4~dIICT6 温度组别区间内具有爆炸性气体危险的场所内。
绍兴中仪生产的防爆铂热电阻采用进口PT100元件作为感温元件，其技术性能符合 ZBY301-85工业铂电技术条件和分度表。同时产品符合爆炸性环境用防爆电气设备通用要求GB3836.1-83 、GB3836.2-83标准。
产品特点
·压簧式感温元件，抗振性能好；
·采用铂热电阻测量精确度高；
·毋须补偿导线，节省费用；
·进口薄膜电阻元件，性能可靠稳定。
·产品执行标准：IEC751 / JB/T18622-1997 / JB/T8623-1997 / JB/T5518-91
·常温绝缘电阻：热电阻在环境温度为15~35°C，相对湿度不大于80%，试验电压为10~100V（直流）电极与外套管之间的绝缘电阻>100MΩ。
测量范围及允差
| 型号 | 分度号 | 测温范围 | 精度等级 | 允许误差 |
|---|---|---|---|---|
| WZP | Pt100 | -200~+500 | A级 | ±(0.15+0.002) ltl |
| B级 | ±(0.30+0.005) ltl |
防爆铂热电阻隔爆等级
防爆分组形式
1、电气设备类型
I类---煤矿井下用电气设备、II类---工厂用电气设备
2、防爆等级
防爆铂热电阻的防爆等级按其使用于爆炸性气体混合物最大安全间隙分为A B C三级。
| 类别 | 级别 | 最大试验安全间隙（MESG）mm |
|---|---|---|
| II | A | 0.9≤MESG |
| B | 0.5<MESG<0.9 | |
| C |
