西安上太仪表专业生超声波明渠流量计，巴歇尔槽，感谢您的关注，欢迎致电洽谈。
我公司STM系列超声波明渠流量计性能可靠，量程比宽，配合巴歇尔槽、矩形堰、三角堰，广泛应用于污水处理、环保工程、水利灌溉工程等。具有同介质非接触测量，节省场地，工作可靠。
【产品标准配置】

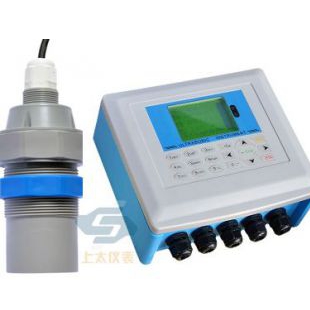

1、壁挂式主机，3英寸点阵式中文液晶显示，18键全键盘，操作简单；
2、标准输出：一路4～20mA输出，一路RS485(支持modbus协议)
3、超声波液位传感器（量程0.3～5m）；
4、10米专用屏蔽信号电缆；
5、标准巴歇尔槽、三角堰、矩形堰、等宽堰等(产品标准：JJG711-90 )
【超声波明渠流量计特点】
• 超声波非接触式液位测量，完全不影响流速，液位测量准确，是理想的液位仪；
• 探头功耗低，安装简便，易定位，适用条件广，输出标准4-20mA电流信号，可单独做液位仪使用；
• 流量积算仪操作简便，适用量水堰槽类型宽，包括薄壁直角三角堰，矩形堰，巴歇尔槽等；；
• 流量积算仪控制功能齐全，两路继##器等)；
• 超声波探头可选防腐，防爆，小盲区，超低功耗，大量程等特殊型号产品；
• 本产品可配备U盘、微型打印机及后备蓄电池，方便用户采集保存数据或者；
非满管状态流动的水路称作明渠(open channel)，测量明渠中水流流量的仪表称作明渠流量计。明渠流量计应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。
测流槽式流量计的常用测流槽有多种形式。最常用的是安装在矩形明渠的巴歇尔槽(ParshaII fIume,简称P槽)。
1、明渠流量计基本原理
本仪表采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方。探头对准水面。探头向水面发射超声波。超声波经过t1时间，走过E1距离，碰到液面。一部分超声波能量被液面反射，并被探头接收，由此得出探头到液面的距离。
│规格(喉道宽mm)│流量范围（m3/h）
├───────────────────────┤
│小型1号(b=25 ) │0.32～20
├───────────────────────┤
│小型2号(b=51 ) │0.65～50
├───────────────────────┤
│小型3号(b=76 ) │2.77～115
├───────────────────────┤
│小型4号(b=152) │5.40～400
├───────────────────────┤
│小型5号(b=228) │9.00～900
├───────────────────────┤
│标准7号(b=300) │12.6～1500
├───────────────────────┤
│标准8号(b=450) │16.2～2250
├───────────────────────┤
│标准9号(b=600) │45.0～3000
├───────────────────────┤
│标准10号(b=750) │90.0～3960
├───────────────────────┤
│标准11号(b=900) │108～4500
├───────────────────────┤
│标准12号(b=1000) │108～5400
├───────────────────────┤
│标准13号(b=1200) │126～7200
├───────────────────────┤
├───────────────────────┤
│标准15号(b=1800) │288～10800│0.08～3
└───────────────────────┘
| STM-7000ABSI 超声波明渠流量计 | |||
| 流量范围： | 0 ~ 10000 M3/h | 功 耗： | < 3W |
| 环境温度： | -20℃～60℃ | 精度等级： | ± 2.5%FS |
| 显示方式： | 3寸点阵式液晶显示 | 电 源： | 220VAC / 24VDC |
| 累计流量： | 断电数据不丢失 | 通讯方式： | RS485接口(支持modbus协议) |
| 防护等级： | IP67（传感器） | 输出信号： | 4～20mA |
3、巴歇尔槽结构
类 | 序 | 喉道段（m） | 收缩段（m） | 扩散段（m） | 墙高 | ||||||
b(mm) | L | N | B1 | L1 | La | B2 | L2 | K | D | ||
小 | 1 | 25 | 0.076 | 0.029 | 0.167 | 0.356 | 0.237 | 0.093 | 0.203 | 0.019 | 0.23 |
2 | 51 | 0.114 | 0.043 | 0.214 | 0.406 | 0.271 | 0135 | 0.254 | 0.022 | 0.26 | |
3 | 76 | 0.152 | 0.057 | 0.259 | 0.457 | 0.305 | 0.178 | 0.305 | 0.025 | 0.46 | |
4 | 152 | 0.305 | 0.114 | 0.400 | 0.610 | 0.407 | 0.394 | 0.610 | 0.076 | 0.61 | |
5 | 228 | 0.305 | 0.114 | 0.575 | 0.864 | 0.576 | 0.381 | 0.457 | 0.076 | 0.77 | |
标 | 6 | 250 | 0.60 | 0.23 | 0.78 | 1.325 | 0.883 | 0.55 | 0.92 | 0.08 | 0.80 |
7 | 300 | 0.60 | 0.23 | 0.84 | 1.350 | 0.902 | 0.60 | 0.92 | 0.08 | 0.95 | |
8 | 450 | 点赞 0举报收藏 0分享 0
