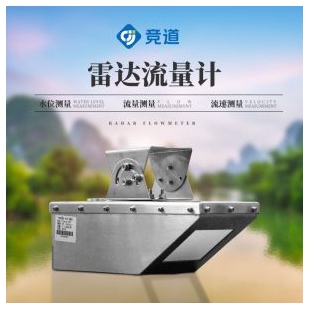

雷达明渠流量计 雷达流量计

微信扫码

一、产品说明

明渠流量计主要由雷达流速计、雷达水位计组成，流速计用于采集流体表面流速，并经过模型计算得到过水断面平均流速，再结合水位计测得的水位以及断面信息算出过流断面面积，从而利用公式流量=平均流速×过流断面面积×修正系数得到流量，其中修正系数是根据实际测量环境得到的标准值进行计算得到。

二、工作参数

参   数      说   明

供电电压 直流7 ～ 28V

电流（12V供电） 正常工作时300mA左右，休眠小于1mA。

工作温度 -35° ～ 70°

防水等级 IP67

发射频率 24.000 ～ 24.250GHz

通讯接口 RS-232 / RS-485

通讯协议 MODBUS-RTU / 自定义协议

三、测量参数

参   数     说   明

测速范围 0.15 ～ 15m/s

测速精度 ±2%

速度分辨力 0.01m/s

测距范围 0.4 ～ 40m

测距精度 ±1cm

距离分辨力 1mm

天线样式 流速：14 x 32゜

水位：11 x 11゜

间隔时间 1 ～ 5000min

四、外观参数

参   数                    说   明

流量计尺寸（长×宽×高） 220×120×83.8mm

支架尺寸（长×宽×高）     100×100×100mm

重量 流量计+支架：       5.8kg

外壳材料                镀锌、不锈钢板
