A32-CB25M XEBEC陶瓷纤维刷去除齿轮边缘的毛刺
品牌：日本XEBEC
名称：陶瓷纤维研磨刷
型号：A32-CB25M
产地：日本

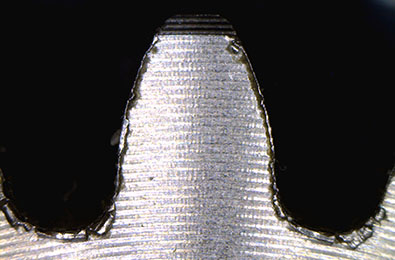

之前的方法： |
工具：油石 |
问题：由于工件形状复杂，所以去毛刺相当耗时间 |
 |

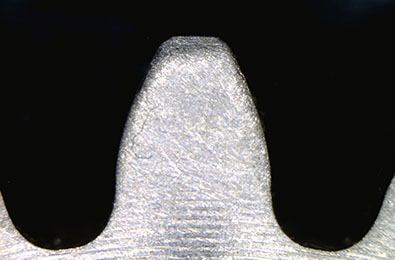

现在的方法： |
工具：XEBEC陶瓷纤维研磨刷（A32-CB25M） |
结果：在短时间内，实现自动去毛刺，获得稳定的去毛刺效果。 |
 |
机床 | 机械行业 |
零件名称 | 齿轮 |
材料 | S45C |
加工过程 | 齿轮切割 |
加工条件：
工具 | XEBEC陶瓷纤维研磨刷（A32-CB25M） |
工艺详情 | 滚齿工艺后去除齿轮边的毛刺 |
主轴转速(min⁻¹) | 5000 |
进给速度mm/min | 2000 |
切削深度mm | 0.5 |
加工时间sec | - |
表面去毛刺、刀痕去除和研磨的理想选择
对应机型
可在以下环境中使用
加工中心 | 车床 | 专用机 | 机械手 | 电动打磨具 | 手动打磨工具 |
工具构成
S次使用请同时购买研磨刷以及专用套筒。
研磨刷安装在专用套筒上进行使用。
研磨刷
线材(颜色) | 产品型号 | 研磨刷尺寸(mm) | 线材长度ℓ(mm) | 适用套筒(产品型号) | |
A13 （粉） | A13-CB06M | φ6 | 30 | S06M | |
A13-CB15M | φ15 | 50 | S15M-P | ||
A11 （红） | A11-CB06M | φ6 | 30 | S06M | |
A11-CB15M | φ15 | 50 | S15M-P | ||
A11-CB25M | φ25 | 75 | S25M | ||
A11-CB40M | φ40 | 75 | S40M-SD10 | ||
A11-CB60M | φ60 | 75 | S60M | ||
A11-CB100M | φ100 | 75 | S100M | ||
A21 （白） | A21-CB06M | φ6 | 30 | S06M | |
A21-CB15M | φ15 | 50 | S15M-P | ||
A21-CB25M | φ25 | 75 | S25M | ||
A21-CB40M | φ40 | 75 | S40M-SD10 | ||
A21-CB60M | φ60 | 75 | S60M | ||
A21-CB100M | φ100 | 75 | S100M | ||
A32 （蓝） | A32-CB06M | φ6 | 30 | S06M | |
A32-CB15M | φ15 | 50 | S15M-P | ||
A32-CB25M | φ25 | 75 | S25M | ||
A32-CB40M | φ40 | 75 | S40M-SD10 | ||
A32-CB60M | φ60 | 75 | S60M | ||
A32-CB100M | φ100 | 75 | S100M | ||
※除A13/A11/A21/A32-CB06M是中间实心的刷子以外，其他型号的刷子都是嵌在外圈一周。
※研磨刷直径是大致尺寸。由于刷子旋转前端扩张程度不同有稍许偏差。
专用套筒
产品型号 | 适用研磨刷尺寸(mm) | 套筒外径Dc(mm) | 柄径Ds(mm) | 全长L(mm) | 柄长ℓs(mm) | 适用研磨刷型号 |
S06M | φ6 | φ10 | φ6 | 70 | 29 | A13/A11/A21/A32-CB06M |
S15M-P | φ15 | φ18.5 | φ6 | 90 | 29 | A13/A11/A21/A32-CB15M |
S25M | φ25 | φ30 | φ8 | 140 | 30 | A11/A21/A32-CB25M |
S40M-SD10 | φ40 | φ45 | φ10 | 140 | 30 | A11/A21/A32-CB40M |
S60M | φ60 | φ65 | φ12 | 150 | 35 | A11/A21/A32-CB60M |
S100M | φ100 | φ110 | φ16 | 162 | 40 | A11/A21/A32-CB100M |
※全长为筒套的长度。使用时需考虑刷子伸出筒套部分。
※仅S15M-P的外壳部分为FRP制。
