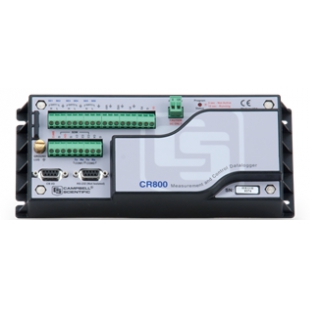

CR800数据采集器
小型\简单的数据采集器 研究级的精度，特别适合小型的应用
特点
※ 4M带后备电池的SRAM内存
※ 程序执行速率可达到100 Hz
※ CS I/O和RS-232 串口通讯
※ 13位数模转换
※ 16微处理器具32位内部CPU建构
※ 实时温度补偿时钟
※ 后台时间和温变系统标定，实现精确测量
※ 单独 DAC 用于激发和测量配比桥式测量
※ 气体放电管（GDT）输入保护
※ 具时间和记录号的表格存储数据
※ 后备电池 SRAM 和时钟，确保数采器在断电情况下的数据、程序和时间的保持
※ 一个程序状态显示LED
描述
※ 两个型号的区别在于键盘显示。CR800使用的是一个外部的键盘显示器CR1000KD。CR1000KD通过CSI/O端口连接到CR800上。CR850的面板上包含一个键盘显示器。
12V供电
※ 任何12VDC电源都可以作为CR800或CR850的供电电源；一般情况下使用BPALK或者PS100。BPALK由8个D-CELL电池组组成成，而PS100包括一个密封的可充电电池和一个浮充充电器，可以由太阳能板或者 AC 电源进行充电。
存储能力
※ CR800系列采集器有2M的闪存供操作系统使用，4M后备电池的SRAM内存作为CPU使用，存储程序和数据。数据存储格式为表格格式。
工作环境
※ 标准工作温度为-25～50℃，CR800 扩展工作温度为-55～85℃；CR850 扩展工作温度为-30～80℃。数据采集器需要放置在一个带干燥剂的耐候机箱内，防止湿气和各种污物。
输入输出
模拟输入： 3个差分通道（6个单端通道）测量电压信号，zui灵敏量程的分辨率为0.67µV。
脉冲计数器： 2个脉冲通道可以记录高电平（5V方波），开关量或者低电平交流信号。
开关电压激发：2个电压输出，提供高精度的激发电压输出可实现电阻桥测量。
数字I/O端口：4个端口，提供频率测量、数字控制，以及触发控制。4个端口中的3个可以作为SDM测量端口
12V开关电压：这个非调制12V供电端子可以由程序来控制开启和关闭
RS-232 端口： PC或者笔记本电脑可以通过9针RS232电缆和数据采集器连接起来
CSI/O 端口： 如果连接在数据采集器上的数据传输外围设备需要供电，可以通过CSI/O 端口获得供电。如果与PC连接，需要使用SC32B（含光电隔离）。
数据采集器编程
※ 类似Basic的编程语言可以实现数据处理和数据分析。采集器兼容的软件包括Short Cut、PC400和LoggerNet。通过四个步骤，Short Cut可直接产生一个采集器程序。PC400和LoggerNet软件支持采集器程序的创建/编辑，数据获得，以及实时监测。LoggerNet包含一个程序转换器，可以把现有的CR510 Edlog程序转换成CR800的CRBasic程序。
通讯协议
※ CR800和CR850支持PAKBUS通讯协议，PAKBUS网络具有分布式路由功能
通信
※ 兼容的通信可选择以太网、电话调制解调器（有线或者移动电话）、无线电台、短程拖拽调制解调器、卫星传输以及多路调制解调器。
※ CR1000KD键盘/显示器或CR850的面板键盘显示器可以实现手动传输数据和显示传感器读数、存储值或端口状态。实时数据和历史数据也可以通过一个PC或者PDA（需要 PCconnect 或者PCconnectCE软件）现场显示，可以使用SC32B电缆和采集器的CSI/O端口连接。通过RS-232电缆连接可以与PC连接，如果需要光电隔离，可以采用CSI/O可和SC32B接口。
通道扩展
同步工具测量（SDM 测量）
SDM是可设定地址的附属测量设备，通过这种方式可扩展数据采集器的测量能力和控制能力扩展板使用扩展板可以增加测量传感器的数量，一个数据采集器可以控制多个扩展板。CR800和CR850均兼容AM16/32和AM25T扩展板。
模拟输入
※ 可独立设置的3个差分（DF）或6个单端（SE）模拟输入通道，可以使用AM16/32或者AM25T扩展板扩展CR800系列采集器的模拟输入通道。
输入参比噪音电压
输入范围 (mV) | 基本 Res (µV) | 点赞 0举报收藏 0分享 0
|
