一、用途
与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量。由于这种仪表采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体情况下，比其它形式的仪表具有更高的可靠性。
二、工作原理
明渠流量计仪表直接测量的物理量是液位。用于明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位-流量关系反算出流量。

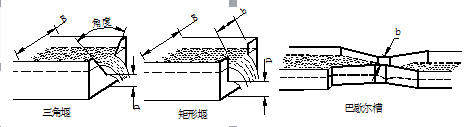

常用的量水堰槽有，直角三角堰、矩形堰和巴歇尔槽（图三）。
使用超声波明渠流量计，安装时必须知道配用量水堰槽的水位-流量对应关系。
量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。
巴歇尔槽知道了喉道宽度b，就可以用相应的公式算出水位-流量对应关系。
直角三角堰和矩形堰也有相应的公式。但是还与按装的渠道尺寸有关。确定水位-流量关系时，三角堰与渠道宽B、开口角度、上游堰坎高度p有关。
矩形堰与渠道宽B、开口宽b、上游堰坎高度p有关。
超声波测液位原理：本仪表采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方。探头对准水面。探头向水面发射超声波。
仪表的工作原理：仪表控制探头发射和接收超声波。测量声波传输时间测算液位mm。在通过查水位-流量表，把液位转成流量（单位：升/秒）。
仪表显示：仪表显示液位高度、瞬时流量、仪表把瞬时流量按时间累加，得出累计流量。
仪表输出有，4～20mA电流模拟量；继电器的开关量（需订货选择）；RS485的数字信号；
三、技术指标
1. 流量量程：0.1升/秒～10米３/秒(由配用量水堰槽的规格决定)
2. 流量不确定度：1-3%
3. 超声波最大测距：2米
4. 探头盲区：0.4米(从探头的法兰盘起，0.4米内不能用于测量)
5. 测距误差：＜0.4% 或±3毫米（在1米量程内）
6. 水位分辨力：1毫米
7. 仪器防护：探头为可防水式不可以浸水；仪器为防尘式
8. 交流或直流供电： 交流：220V 50HZ 2W；其他方式选购
四、仪表接线端子说明
A继电器常闭端 | A继电器常开端 | A继电器公共端 | B继电器常闭端 | B继电器常开端 | B继电器公共端 | C继电器常闭端 | C继电器常开端 | C继电器公共端 | D继电器常闭端 | D继电器常开端 | D继电器公共端 | 传感器-灰线 | 传感器-蓝线 | 传感器-黑线 | 传感器-棕线 | RS485输出A | RS485输出B | 4-20mA 输出+ | 4-20mA 输出- | DC24V+输入 | DC24V-输入 | AC 220V 地 | AC 220V N | AC 220V L | ||
A-ON | A-OFF | A- AND | B-ON | B-OFF | B- AND | C-ON | C-OFF | C- AND | D-ON | D-OFF | D- AND | T-
