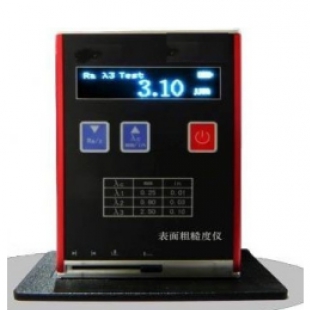

粗糙度仪ARD8101

一、简介

该仪器采用计算机技术，符合国标GB/T 6062及ISO，DIN，ANSI和JIS四项标准，可以广泛适用于生产现场，可测量多种机加工零件的表面粗糙度，根据选定的测量条件计算出相应的参数，在液晶显示器上清晰地显示出全部测量参数。测量工件表面粗糙度时，将传感器放在工件被测面上，由仪器内部的驱动机构带动传感器沿被测表面做等速滑行，传感器通过内置的锐利触针感受被测表面粗糙度，此时工件被测表面的粗糙度引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏整流器的输出端产生与被测表面粗糙度成比列的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片将采集的数据进行数字滤波和参数计算，测量结果在液晶显示器显示出来。

二、主要技术指标：

1、高精度电感传感器；

2、RC.PC-RC.GAUSS.D-P四种滤波方式；

3、显示器：蓝色背光，4位数显，10mm LCD

4、测量参数：Ra, Rz

5、测量范围：   Ra:0.05-10.00um/1.000-400.0uinch

                Rz:0.020-100.0um/0.780-4000uinch

6、精确度：不大于±10%

7、示值变动性：不大于6%

8、测量原理：电感式

9、半径：10μm

10、测力：16mN(1.6gf)

11、角度：90°

12、纵向半径：48mm

13、最大驱动行程：17.5mm/0.7inch

14、取样长度l(任选)：0.25mm，0.8mm，2.5mm

15、驱动速度：  当取样长=0.25mm时，Vt=0.135mm/s

                当取样长度= 0.8mm时，Vt=0.5mm/s

                当取样长度= 2.5mm时，Vt=1mm/s

                返回Vt=1mm/

16、分辨率：    0.001μm当测量值＜10μm时

                0.01μm当10μm≤测量值＜100μm时

                0.1μm当测量值≥100μm

17、评定长度:1~5 l 任选

18、电源：内置锂离子充电电池1块。

19、外形尺寸：106×70×24mm

20、净重：约200g

​
