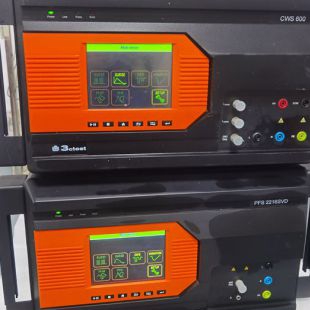

PFS单相电源故障模拟器/电压跌落模拟器是模拟电气、电子设备会受到电网中电压暂降、短时中断和电压变化的影响,
PFS单相电源故障模拟器是模拟电气、电子设备会受到电网中电压暂降、短时中断和电压变化的影响。造成这些电压变化的原因是由于电网、变电设备发生故障或者负荷突然发生大的变动。测试此类现象，是为了检验电气、电子设备遇到电压突变情况时，能否避免处于不安全的操作条件。PFS2216SV配有2个可分别控制的半导体开关，能承受瞬间冲击电流同时每个开关都具有电子短路保护功能。
特点：
> 5.7寸彩色触摸屏前面板操作
> 全兼容IEC61000-4-11，GB/T17626.11测试
> 内置多功能测试模块组合
> 电压、电流测量采集
> 测试编排程功能
> 以太网RJ45接口，用于PC远程控制、排程、打印测试报告
通用参数 | |||
显示屏 | 5.7英寸TFT触摸屏 | ||
工作电源范围 | 110 V / 220 V，±10%，50/60 Hz | ||
保险丝 | 6 A | ||
功耗 | 100 W | ||
用户存储空间 | 无穷（PC） | ||
通讯方式 | 以太网LAN、RJ45 | ||
外部控制方式 | D-sub 25p | ||
外部触发输入 | BNC，5 V TTL | ||
CRO触发输出 | BNC，5 V TTL | ||
运行控制输入 | BNC，5 V TTL | ||
外部同步输入 | 45-65 Hz，同名端与异名端之间20-500 V 同名端、异名端与机壳0-500 V | ||
警告灯输出 | 0-220 V AC 10 A/0-48 V DC 3 A 电源取决于外接信号灯的种类 | ||
安全电路 | 安全回路开路时停止工作 | ||
失效检测 | 失效时前面板LCD显示，并中断仪器工作 | ||
EUT电压监视输出 | BNC，100:1同轴端子输出 | ||
EUT电流监视输出 | BNC，10 A : 1 V同轴端子输出 | ||
仪器工作状态指示 | 前面板LED指示、LCD显示 | ||
仪器接地连接方式 | 使用扁平接地线 | ||
EUT电源电压注入 | 4 mm香蕉插头线 | ||
检测输出方式 | 标准1米同轴线 | ||
机箱尺寸 | 19英寸/6U/4U 或22U机柜 | ||
仪器重量（仪器型号不同，重量有差异） | 例如：PFS 2210SVD / PFS 2210SD / PFS 2216SD 重量约为：40 Kg PFS 1130D 重量约为：24 Kg或100 Kg（含电源） | ||
温度范围 | 15–35 ℃ | ||
湿度范围 | 45%–75% | ||
气压范围 | 86 kPa–106 kPa | ||
符合IEC6100-4-11&IEC61000-4-29标准的电源故障测试 | |||
IEC/EN61000-4-11，GB/T17626.11和IEC/EN61000-4-29，GB/T17626.29单相交流和直流含电压暂降、短时中断和电压变化的电源故障模拟器技术参数 | |||
