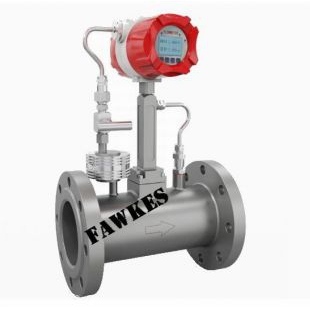

进口涡街流量计 气体涡街流量计

微信扫码

进口涡街流量计慨述

100WJ-UGB16是根据卡门涡街原理的流量计，主要用于测量液体、气体和蒸汽的流量，也可测量含有微小颗粒、杂质的浑浊液体,其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响.无可动机械零件，因此可靠性高，维护量小.仪表参数能长期稳定.涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+300℃的工作温度范围内工作,有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器.



进口涡街流量计特点
1.结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠.
2.安装简单，维护十分方便.
3检测传感器不直接接触被测介质，性能稳定，寿命长.
4.输出是与流量成正比的脉冲信号，无零点漂移，精度高.
5.测量范围宽，量程比可达1：20.
6.压力损失较小，运行费用低，更具节能意义.
7.高强度压电晶体，一体成形，耐冲击
8.兼容液体、气体、导热油以及蒸汽计量
9.音速喷嘴标定，重复性高，测量精度高
10.可自由选配温度补偿、压力温度，满足更多现场使用
11.传感头具有抗振动和抗干扰的封装工艺，现场抗干扰性更强
12耐超高温可到420℃





进口涡街流量计电路工艺
全隔离设计结构，多种信号，脉冲输出，4-20ma输出，RS485通讯



进口涡街流量计内芯工艺
内芯采用频普信号处理，即使干扰强烈的环境下也可正常运行


.
进口涡街流量计传感器冰火工艺
传感器采用高低温实验，耐温测试，保证传感器在高温、低温都有良好的表现，引线也采用耐高温材质。寿命比普通提升3倍



进口涡街流量计传感器工艺
美式耐高温传感器，专用于蒸汽计量，压缩空气，导热油




进口涡街流量计参数
测量介质：气体、液体、蒸汽、导热油
公称通径：DN15-DN300
输出信号：电压频率脉冲、4~20mA信号
通讯方式：RS485,HART可选
工作电源：24VDC±5%、锂电池3.6VDC
公称压力：法兰卡装型（2.5MPa）
法兰连接型（1.0/1.6/2.5MPa）
精度等级：1.5级（气体），1.0级（液体）
介质温度：-40℃~+350℃、-40℃~+420℃
防护等级：IP65
