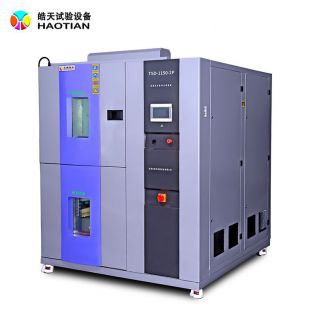

两厢式冷热冲击试验机技术要求

是利用低温及高温蓄冷热储存槽，依动作需要打开DAMPER，将储存槽内之冷热温度导入试验槽内从而达到快速温度冲击效果.其主旨是为了考察产品在温度快速变化时的性能,从而判定产品的可靠性.

两厢式冷热冲击试验机技术要求

加热及送风循环系统：

1.采用多翼离心式循环风扇，加强轴心 耐高低温之旋转叶片铝合金制成，以达强制对流；

2.高温/环温曝露风机：3∮，400W离心式；低温曝露风机；3∮，400W离心式；

3.镍铬合金电热丝式加热器；

4.加热器控制方式：无触点等周期脉冲调宽，SSR固态继电器

电气控制系统：

1.控制器：彩色触摸屏TFT8226S中英文显示器 PLC控制软件 温控模块

2.运行方式：程序方式

1控制对象 试验区曝露温度

高温恒温区预热温度

低温恒温区预热温度

低温恒温区除霜温度

2指示精度 0.1℃

3输 入 热电偶 TDIN

4控制方式 微电脑PID SSR控制

3.设定方式：中文菜单，触摸屏方式输入。

4.程序容量：100组程式，每个程序最之大3步；每个程序可设1000次循环，最之大循环设定9999循环;

5.设定范围 ：高温室预热温度上限： 200℃；低温室预冷温度下限：-50℃；试验室试样区：温度冲击上限

155℃；温度冲击下限：-50℃

6.显示分辨率：温度：0.1℃ 时间：0.1min;

7.通讯功能：RS-232接口及USB接口，具有本地和远程通讯功能；

8.控制方式：抗积分饱和PID，模糊算法；BTC平衡调温控制方式；

9.附属功能：故障报警及原因、处理提示功能、故障记录、超温保护、上下限温度保护、断电保护、传感器上

下风选择、试验暂停、报警输出、时间信号输出，试验结束输出、温度到达输出、定时启动及自动停止功能、

自诊断功能；

两厢式冷热冲击试验机技术要求 的制冷系统：

1.工作方式：机械压缩二元复叠制冷方式；

2.制冷压缩机：原装进口全封闭式活塞压缩机法国泰康；

3.蒸发器： 翅片管式换热器；

4.冷凝器： 套管式换热器；

5.节流装置： 热力膨胀、毛细管；

6.蒸发冷凝器：不锈钢钎焊板式换热器；

7.制冷机控制方式：控制系统的PLC可编程逻辑控制器根据试验条件自动调节制冷机的运行工况及压缩机回

气冷却回路，能量调节回路。

8.制冷剂：R404A/R23臭氧耗损指数为0

9.其它：压缩机冷却风扇根据压缩机型号大小选配

主要技术参数：

型号：TSD-100PF-2P

标称内容积：275L

内箱尺寸：W620*H740*D600mm

提篮尺寸：W400*H500*D500mm

外箱尺寸：W1550*H1600*D1920mm

高温测试区：

高温室：+60℃→+200℃

升温时间：升温 +60℃→+165℃ ≤25min

注：升温时间为高温室单独运转时的性能

低温测试区：

温度范围：-65℃～-10℃

降温时间：降温 +20℃ → -65℃≤40min

注：降温时间为低温室单独运转时的性能
