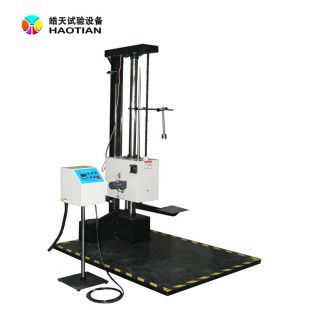

传感器包装箱单臂跌落试验机

微信扫码

传感器包装箱单臂跌落试验机

设计标准

GB4757.5-84、JISZ0202-87、ISO2248-1972(E)

主要技术参数

1) 跌落高度（mm）:400—1500mm（可定制）
2) 试件**重量（kg）：65
3) 试件**尺寸（mm）：800×800×800
4) 冲击面板尺寸（mm）：1400×1200
5) 托臂尺寸（mm）：700×350
6) 跌落误差：±10mm
7) 马力：调高1/3HP，手动调宽
8) 试验台外形尺寸（mm）：1400×1200×2200
9) 控制箱尺寸：约350*300*800mm（长宽高）
10) 净重（kg）：600
11) 电源：380V   50HZ   5·A
12) 试验系统满足规范：ISO22488-1972（E）
13) 动作方式：电动跌落，手动复位

 其他技术参数：
1).连接电源：AC380V   50HZ三相五线；
三相五线制接线方式：
 绿色、红色、淡蓝色——三个相线；
 黑色——零线；
 黄绿色——地线；
2).打开电源开关（此时严禁未专业培训人员进入黄色警戒线内做任何有关试验操作；严禁站在跌落臂下，非常危险）
3).此时电源开关亮灯，仪表自检后进入待机状态

结 构：

主柱采用特殊优质钢材定做，经外圆磨加工、外表镀铬、坚固耐用且永不生锈

台湾ST特殊定制链条

真正完成面、棱、角跌落试验

电动复位、电控跌落及电动升降装置，使用方便

保证货物托架与包装试件的自由分离，实现包装试件的自由跌落，冲击振动小，稳定可靠

配置数显高度显示仪及采用译码器进行高度跟踪，从而能精确地给出产品跌落高度

与预设跌落高度误差不超过2%或10mm

传感器包装箱单臂跌落试验机

操作规范：

1、接线:将随机附带之电源线接入三相电源并接地,将控制箱与试验机亦用随机所带；

之连接线按插头适配情况接好,并试运行上升/下降命令.(若试运行时出现按上升 键却向下运行或按下降键却运行上升之情况,只需在电源处调换相数即可；

2、跌落高度调整：

3、将被测物体放于工作台面，然后用固定杆加以固定；

4、按上升键使被测物体提升至设定高度；

5、按跌落键使工作台面瞬间脱离被测物体，被测物体做自由跌落运动；

6、按复位键使工作台恢复工作状态；

7、若重复试验,则重复上述步骤；

8、试验完后：按降低键使工作台面运作至ZD位置关闭电源键。

注意事项：

1.每次测试完毕，须把跌落臂落下，以免长时间复位的跌落臂把弹簧拉

变形，影响测试效果，每次跌落前请先复位置电机停止转动后方可按

跌落键；

2.新机到厂安装完成后，须在滑动圆杆处加适当低浓度机油，严禁加入

防锈油或高浓度机油及积压种带有腐蚀性油类）。

3.如果上油处时间长了有过多灰尘请将机器降到低部，擦试完以前的机

油，再重机上油；

5.试验机的升降轴及链条需定期加润滑油。

6.齿轮减速箱每半年换输油一次。

7.非工作时应切断所有电源，保证升降轴的清洁。

8.非操作人员不得任意操作本机
