| 测量范围 | 600*800 | 分辨率 | 0.0005 |
| 工作台尺寸 | 600*800 |
产品特点
详细介绍

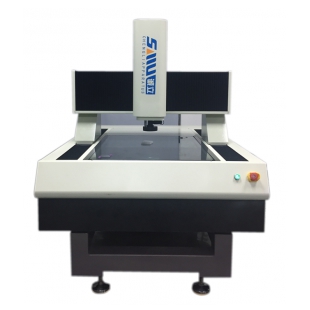

SMU-CNC 2.5D龙门式2.5次元光学影像仪
二、仪器主要技术参数及产品特点：
供应厂家 | 东莞市诚立仪器有限公司 | |
型 号 | SMU—6080CNC龙门式 | |
X/Y/Z测量行程 | 600╳800╳200mm | |
Z轴行程 | 有效空间200mm,非接触式测量能实现曲面、平面、轮廓度测量 | |
X轴基座 | 00级济南青大理石 | |
仪器底座 | 00级济南青大理石 | |
玻璃台面尺寸 | 600╳800mm | |
玻璃台承重 | 80kg | |
传动型式 | P级导轨： X/Y/Z轴台湾上银精密线性导轨 | |
C5研磨级丝杆：台湾上银研磨级滚珠螺杆 | ||
轴承：日本NSK原装进口轴承 | ||
手持式移动摇杆操作，可切换快速移动 | ||
光学尺 | 贴片光学尺分辨率（解析度）：X/Y轴0.0005mm（0.5μm） | |
解析度Z:0.005mm | ||
X/Y线性测量精度 | ≤3+L/200 (200ms) | |
机台定位精度 | ≤3μm | |
重复精度： |
