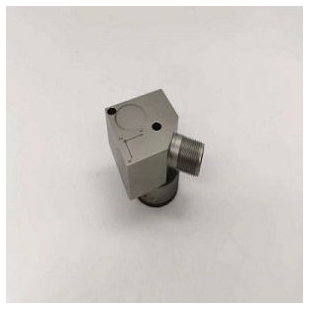

DK37A3F100三轴加速度传感器

一、简介

DK37A3F100三轴加速度传感器可同时测量X,Y,Z向的加速度信号测量，广泛应用于电力、钢铁、石化等行业的风机、压缩机、汽轮器机等旋转机械和其他设备测振，

DK37A3F100三轴加速度传感器采用不锈钢外壳、激光焊接密封、双层屏蔽、防水、防尘、防油污设计，适合工业现场各种恶劣环境长期稳定工作，内装lEPE前置放大器、1/4-28四芯输出、抗干扰性能力强。

二、特点

● 三向输出，可同时测量X、Y、Z 方向

● 内装IEPE前置放大器

● 1/4-28 四芯输出

三、技术参数

1、动态特性

● 测量范围（峰值）：±500g；±100g；±50g

● 轴向灵敏度(25℃)±5%：10 mV/g；50 mV/g；100 mV/g  (160Hz)

● 频率响应（±1dB) ：1-5,000Hz

● 安装谐振频率：≥15,000Hz

● 横向灵敏度比：≤5%

2、电气性能

● 激励电压：18VDC-28VDC (恒流源)

● 恒流源激励（mA）：2-10mA

● 输出阻抗：＜100 Ω

● 满量程输出（峰值）：±5V

● 噪声：＜50μV

● 偏置电压      +6-+8V

3、环境特性

● 工作温度：  -40℃～+120℃

● 冲击极限(峰值) ：±2000 g

● 温度响应：见附图

4、物理特性

● 结构形式      ：剪切

● 壳体材料：304不锈钢

● 输出方式：1/4-28四芯

● 安装方式：M5/胶粘

● 压电材料：PZT-5

● 重量：约48克

5、附件

● 安装螺栓：M5

● 电缆线：1/4-28四芯插头转3BNC  四芯屏蔽电缆2米
