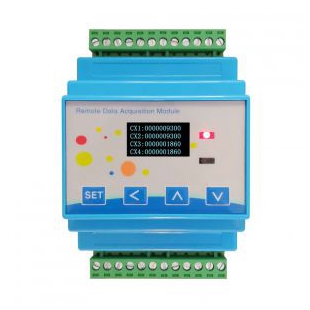

DK5464四路脉冲计数十路开关量采集模块4路继电器输出

DK5464远端开关量采集模块适用于各类工业现场，可输入10路开关量信号检测和4路继电器输出，并通过RS485接口，与上位机进行实时通讯。

DK5464选用RISC指令集单片机，可输入4路5V，12V，24V频率为1～50KHZ脉冲信号，脉冲计数带存储功能，并可以通过RS485与上位机通讯。它同时采用了光电隔离技术，使供电电源和通讯与脉冲输入分开，使模块的抗干扰性能进一步加强。

产品特点

配备RS485接口，可与上位机进行实时通讯。

选用RISC指令集单片机

可输入四通道5V，12V，24V频率为1～50KHZ脉冲信号

采用了光电隔离技术，抗干扰

输入

10路开关量输入（可四路脉冲计数，带存储功能）

输入信号范围： 5V；12V；24V（5V出厂）

输出

4路继电器输出

通讯

光电隔离RS-485通讯接口

示警

4路继电器输出，可通讯控制。

其它详细参数

输入通道数：单端10通道（4路高速和6路普通DI）

输入信号范围：4路脉冲计数可选5V；12V；24V有源输入，

                （出厂默认配电5伏，用户可根据需要自行选择供电方式）

                 6路普通DI可选有源或者无源输入

脉冲输入电流： >5MA

输入计数值：16BIT（内部保留32位BIT计数，根据需要选择）

脉冲频率可达：50KHz

数据存储：掉电保存，支持约10年数据存储

输出通道数：继电器4路

输出触点容量：2A/250VAC

通讯方式：RS485接口

驱动距离：1200米

通讯格式：Modbus RTU规约，8数据位，无校验/奇校验/偶校验，1停止位

通讯协议：被动查询

隔离电压：1500V

标准供电电压：DC24V

供电电压范围：DC20V~32V

功率：0.7W（继电器全部闭合时2.88W）

安装方式：DIN导轨

工作温度：-20℃～+60℃

相对湿度：40%～80%RH

存储温度：-55℃～+85℃

选型尺寸

88*72*59mm （标准35mm导轨安装）
