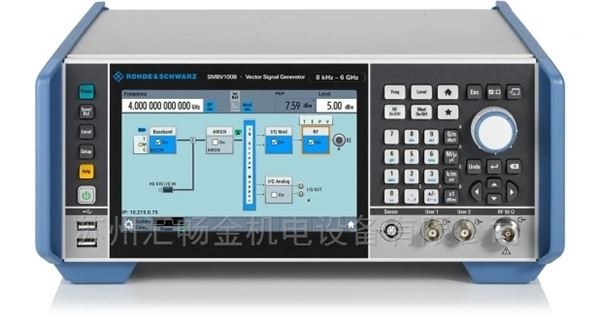

罗德与施瓦茨SMBV100B 矢量信号发生器主要特点
- 频率范围介于 8 kHz 至 3 GHz 或 6 GHz
- 超高输出功率，高达 +34 dBm
- 500 MHz 调制带宽，准确度高
- 出色的 EVM 和 ACPR 结果，可达到高功率电平
- 可通过软件激活码在客户场所轻松升级仪器
- 7" 触摸屏，操作便捷
罗德与施瓦茨SMBV100B 矢量信号发生器规格
| 简要技术参数 | ||
| 频率范围 | R&S®SMBVB-B103 | |
| CW 模式 | 8 kHz 至 3 GHz | |
| I/Q 模式 | 1 MHz 至 3 GHz | |
| R&S®SMBVB-B103 和 R&S®SMBVB-B106 | ||
| CW 模式 | 8 kHz 至 6 GHz | |
| I/Q 模式 | 1 MHz 至 6 GHz | |
| 电平范围 | 峰值包络功率 (PEP) | |
| R&S®SMBVB-B103/-KB106 | 标配 | |
| 1 MHz < f ≤ 6 GHz | –127 dBm 至 +18 dBm | |
| 带 R&S®SMBVB-K31 选件 | ||
| 1 MHz < f ≤ 4 GHz | –127 dBm 至 +21 dBm | |
| 4 GHz < f ≤ 6 GHz | –127 dBm 至 +20 dBm | |
| 带 R&S®SMBVB-K31 和 R&S®SMBVB-B32 选件 | ||
| 10 MHz < f ≤ 6 GHz | –127 dBm 至 +25 dBm | |
| 频谱纯度 | ||
| SSB 相位噪声 | f = 1 GHz，20 kHz 偏移， 1 Hz 测量带宽 | < –126 dBc，–132 dBc（典型值） |
| 谐波 | 1 MHz < f ≤ 6 GHz，电平 ≤ 13 dBm | <–30 dBc |
| 非谐波 | f = 1 GHz，电平 > +10 dBm，偏移 > 10 kHz | <–78 dBc |
| 模拟调制 | 支持的模拟调制模式 | |
| 带 R&S®SMBVB-K720 选件 | AM，FM，φM | |
| 带 R&S®SMBVB-K22 选件 | 脉冲 | |
| I/Q 调制 | ||
| 射频调制带宽 | 带内部基带 I/Q，I/Q 宽带启用 | |
| 1 MHz < f ≤ 1000 MHz | ±25% 的载波频率 | |
| f > 1000 MHz | ±250 MHz | |
| 带外部 I/Q 输入，I/Q 宽带启用 | ||
| 1 MHz ≤ f ≤ 4 GHz | ±25% 的载波频率 | |
| f > 4 GHz | ±1 GHz | |
| 特定射频调制带宽中的 调制频率响应 | 带内部基带 I/Q，I/Q 宽带启用 | < 1.0 dB，< 0.3 dB（测量值） |
| I/Q 基带发生器 | ||
| 信号带宽 | 标配 | 120 MHz |
| 带 R&S®SMBVB-K523 选件 | 240 MHz | |
| 带 R&S®SMBVB-K523 和 R&S®SMBVB-K524 选件 | 500 MHz | |
| ARB 存储深度 | 标配 | 64 Msample |
| 带 R&S®SMBVB-K511 选件 | 256 Msample | |
| 带 R&S®SMBVB-K511 和 R&S®SMBVB-K512 选件 | 1 Gsample | |
| 带 R&S®SMBVB-K511、R&S®SMBVB-K512 和 R&S®SMBVB-K513 选件 | 2 Gsample | |
| 数字标准 | 支持的标准和调制系统 | 5G NR、OFDM 信号生成、蜂窝 IoT、LTE 第 8/9/10/11/12 版、3GPP FDD HSPA/HSPA+、GSM/EDGE/EDGE Evolution、 CDMA2000®、1xEV-DO Rev. A/B、WLAN IEEE 802.11a/b/g/n/j/p/ac/ax、AWGN 等 |
