THz-NeaSNOM 太赫兹近场光学显微镜

微信扫码

太赫兹近场光学显微镜 THz-NeaSNOM-30nm光学信号空间分辨率

太赫兹波段的纳米分辨散射式近场光学显微-谱仪系统：

neaspec公司推出的第三代散射式近场光学显微镜neaSNOM，采用ZG的高阶解调背景压缩技术，有效 提取散射近场信号，在获得10nm空间分辨率的同时保持极高的信噪比，是目前世界上**成熟的s-SNOM产 品。同时其赝外差干涉式探测技术，能够获得对近场信号强度和相位的同步成像。

由于ZG的全反射式光学聚焦和极好的双光路设计，neaSNOM是目前世界上**一款可以应用于太 赫兹波段的近场光学显微成像和谱仪系统。全新推出的THz-neaSNOM必将成为广大太赫兹科研工作者手中的 神兵利器。

对有机和无机材料同样适用
 。封闭式外罩设计，减少气流干扰。
 。预先校准的近场光路，近一步提高稳定性
 。快速成像，并以10nm空间分辨率鉴别纳米材料
 。同步探测近场光学信号强度、相位并成像
 。可对单层石墨烯，蛋白质有效测量的高敏感度
 。简单明了的光路说明和光源选择指示，培训、操作简便

产品简介：

太赫兹（THz）光源波长较大，一般在300微米左右。由于衍射极限的存在，THz远场测量系统的光学空间分辨率一般被限制在150微米左右。该THz光远场测量结果的准确度经常无法满足对材料科学研究，尤其是需要纳米分辨率的微细尺度材料分布研究（例如半导体芯片中各个组成：源极，漏极，栅极）的实验。THz-NeaSNOM近场光学显微镜的出现为此难题提供了一个很好的解决方案。

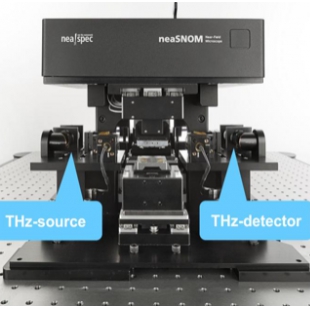

德国Neaspec公司与Fraunhofer IPM在Neaspec公司NeaSNOM近场光学显微镜的基础上，已经成功研发了一套易用使用且THz系统的空间分辨率达到30nm的实验设备。

THz-NeaSNOM主要技术参数与特点：

  。优于30nm的空间分辨率

  。常用THz光范围：0.1-3THz

  。ZG设计的宽波段抛面镜

  。THz研究可使用商业

散射型近场光学显微镜原理视频介绍：

HNeaSNOM 30nm空间分辨率

ZG的背景信号压制技术：

s-SNOM技术相对于传统SNOM更难实现的主要瓶颈在于，探测器通过自由光路接收散射信号时，其接收到 的光学信号中99%以上是悬臂、样品等区域散射的背景信号，只有不到1%是来自于针尖与样品之间的有效近 场信号。只有成功的将有效的近场信号提取出来，才能获得可靠稳定的近场光学测量结果。
