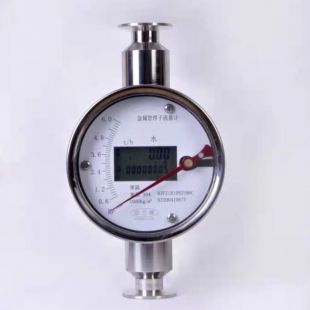

金属管浮子流量计主要由两大部分组成：传感器和指示 器。传感器主要由连接法兰、测量锥管、浮子和上下导向器组成；指 示器主要由壳体、磁传动系统、刻度盘和电远传系统组成。

在垂直的锥形测量管内，有一可上下移动的测量部件——浮子 ，当流体自下而上通过锥形管时，浮子受到流体的作用力，沿 锥

形管向上移动。当流体的流量增大时，浮子的位移量增大；反之，流体的流量减少时，浮子的位移量变小。也就是说，流体流量的大小，决 定了浮子在测量管中的位置，从而决定了浮子和锥形管之间环形面积 的大小。当流体的流量保持在一个恒定的流量 Q 时，浮子也处于一动 平衡状态，停留在锥形管中的一位置 h，此时，浮子和锥形管之间的 环形面积保持恒定。浮子受到三个力的作用：浮子的重力 G，浮子受 到的浮力 F，浮子受到流体的作用力 P，这三个力达到平衡。根据流体 动力学的柏努力方程、力平衡原理和流体连续性定律，可以计算

出此 时通过环形面积的瞬时流体流量，所以，金属管浮子流量计是采 用可 变面积测量流量的原理。

在浮子的内部，镶嵌一高性能磁体，当浮子处于平衡位置时，在浮子周围形成一均匀而稳定的磁场。在锥形管的外面，安装一磁传感器，这样，就能将测量管内浮子的直线位移通过非接触形式传递到指示器中，通过检测和处理后， 显示在指示器刻度盘上或输出相应的标准 4 ～ 20mA 电流信号。
