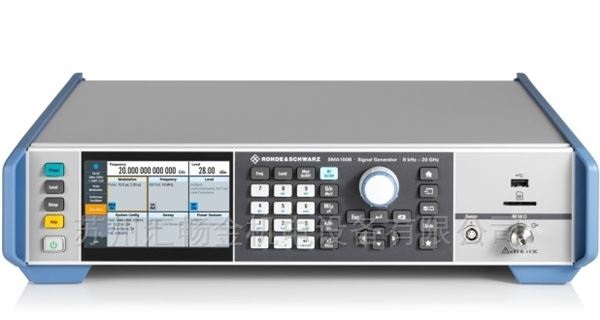

SMA100B射频和微波模拟信号发生器主要特点
- 频率范围为 8 kHz 至 3 GHz、6 GHz、12.75 GHz 或 20 GHz
- SSB 相位噪声：1 GHz 下为 <-152 dBc（典型值），10 GHz 下为 <-132 dBc（典型值），分别具有 20 kHz 的偏移值
- 宽带噪声：10 GHz 下为 <-162dBc（测量），偏移值为 30 MHz
- 1 GHz 下的非谐波低于 -110 dBc
- 超高输出功率
- 选用 6 GHz 仪器时高达 38 dBm
- 选用 20 GHz 仪器时，在微波频率范围内高达 32 dBm
- 极低的谐波
- 先进的触摸屏图形用户界面
SMA100B射频和微波模拟信号发生器规格
| 频率 | ||
| 频率范围 | R&S®SMAB-B103 | 8 kHz 至 3 GHz |
| R&S®SMAB-B106 | 8 kHz 至 6 GHz | |
| R&S®SMAB-B112 | 8 kHz 至 12.75 GHz | |
| R&S®SMAB-B120 | 8 kHz 至 20 GHz | |
| 电平 | ||
| ZD输出功率 (PEP) | R&S®SMAB-B103/-B106, f = 6 GHz | |
| 标准 | +19 dBm | |
| 带 R&S®SMAB-K31 | +25 dBm | |
| 带 R&S®SMAB-K31 和 R&S®SMAB-B32 | +30 dBm | |
| R&S®SMAB-B112/-B120 | ||
| 标准 | ||
| f = 13 GHz | +18 dBm | |
| f = 20 GHz | +17 dBm | |
| 带 R&S®SMAB-K33 | ||
| f = 6 GHz | +23 dBm | |
| f = 20 GHz | +20 dBm | |
| 带 R&S®SMAB-K33 和 R&S®SMAB-B34 | ||
| f = 6 GHz | +28 dBm | |
| f = 20 GHz | +24 dBm | |
| 频谱纯度 | ||
| SSB 相位噪声 | f = 1 GHz，1 Hz 测量带宽 | |
| 标准， 载波偏移= 20 kHz | <-135 dBc，–139 dBc（典型值） | |
| 带 R&S®SMAB-B710(N)， 载波偏移 = 10 kHz | <-135 dBc，–139 dBc（典型值） | |
| 带 R&S®SMAB-B711(N)， 载波偏移 = 10 kHz | <-147 dBc，–152 dBc（典型值） | |
| f = 10 GHz， 1 Hz 测量带宽 | ||
| 标准， 载波偏移= 20 kHz | –115 dBc，–119 dBc （典型值） | |
| 带 R&S®SMAB-B710， 载波偏移 = 10 kHz | –115 dBc，–119 dBc （典型值） | |
| 带 R&S®SMAB-B711， 载波偏移 = 10 kHz | –128 dBc，–132 dBc（典型值） | |
| 谐波 | 10 MHz < f ≤ 6 GHz， P = 18 dBm，针对配备 R&S®SMAB-B32 和 R&S®SMAB-B103/-B106 选件的仪器 | <-60 dBc |
| 10 MHz < f ≤ 20 GHz， P = 16 dBm，针对配备 R&S®SMAB-B34 和 R&S®SMAB-B112/-B120 选件的仪器 | <-55 dBc | |
| 非谐波 | f = 1 GHz，谐波 > 10 kHz，10 dBm | <-92 dBc |
| f = 1 GHz，谐波 > 10 kHz，10 dBm，带 R&S®SMAB-B711 选件 | <-100 dBc | |
| 支持的调制模式 | 带 R&S®SMAB-K720 选件 | AM、FM、φM |
| 脉冲调制 | 带 R&S®SMAB-K22 选件 | |
| 上升/下降时间 | R&S®SMAB-K22，f > 700 MHz | <10 ns、5 ns（典型值） |
| 开/关比 | R&S®SMAB-K22 | >80 dB |
| 最小脉冲宽度 | R&S®SMAB-K22 | <20 ns |
