| 管径范围 | 15~300mm | 工作压力 | 6.3MPa |
| 介质温度 | –25℃～250℃ | 准确度 | 1.0级 |
| 测量范围 | (200～2000)m3/h |
产品特点
工作原理
YT-LUGB涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定图1所示。涡街流量计采用压电应力式传感器,可靠性高,可在-50℃～+350℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
详细介绍

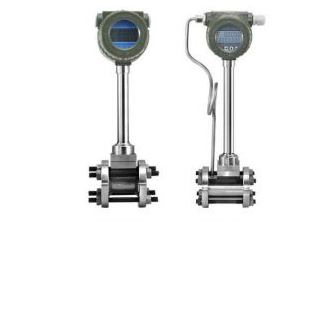

YT-LUGB 涡街流量计
一、工作原理
YT-LUGB涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定图1所示。涡街流量计采用压电应力式传感器,可靠性高,可在-50℃～+350℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
二、技术参数
1、测量介质：气体、液体、蒸气；
2、口径规格-法兰卡装式口径选择：25、32、50、80、100；
3、法兰连接式口径选择：100、150、200；
4、流量测量范围-正常测量流速范围：雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s；
5、测量精度：1.0级、1.5级；
6、被测介质温度：常温–25℃～100℃；高温–25℃～150℃、–25℃～250℃；
7、输出信号-脉冲电压输出信号：高电平8～10V；低电平0.7～1.3V；
8、脉冲占空比约50%，传输距离为100m；
9、脉冲电流远传信号：4～20 mA，传输距离为1000m；
10、仪表使用环境：温度：-25℃～+55℃；湿度：5～90% RH50℃；
11、材质：不锈钢，铝合金；
12、电源：DC24V或锂电池3.6V；
三、流量范围表(单位：m3/h)
通径（DN） | 液体流量范围（m3/h） | 输出频率范围（Hz） | 气体流量范围（m3/h） | 输出频率范围（Hz） |
15 | 1.2～6.2 | 90～900 | 5～25 | 265～2640 |
20 | 1.5～10 | 40～396 | 8～50 | 218～1982 |
25 | 1.6～16 | 32～325 | 10～70 | 172～1420 |
32 | 2～20 | 20～250 | 15～150 | 130～1350 |
40 | 2.5～25 | 13～130 | 22～220 | 115～1147 |
50 | 3.5～35 | 9～93 | 36～320 | 96～854 |
65 | 6～60 | 8～82 | 50～480 | 61～583 |
80 | 10～100 | 6～65 | 70～640 | 45～417 |
100 | 15～150 | 5～50 | 130～1100 | 43～367 |
