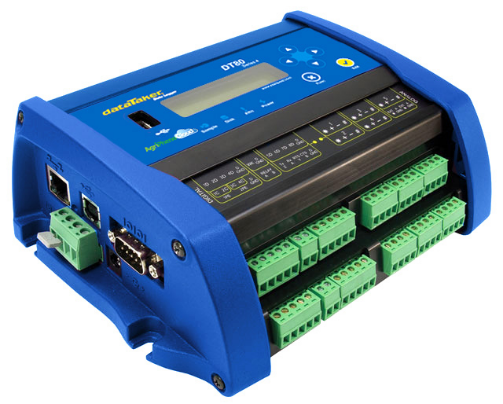

AgriPhenoCloud DT80智能数据采集器可进行多功能通用型测量。其机身结构紧凑、坚固、合理，单机能够独立工作，具备低能耗，支持U盘，18位精度，多种通讯方式进行数据传输及单机显示功能。
智能数据采集解决方案
AgriPhenoCloud DT80智能数据采集器可进行多功能通用型测量。其机身结构紧凑、坚固、合理，单机能够独立工作，具备低能耗，支持U盘，18位精度，多种通讯方式进行数据传输及单机显示功能。
AgriPhenoCloud DT80可以实现多达10个独立的模拟量输入或者15个通用参考模拟量输入，支持多个SDI-12传感器组成的网络测量系统，带有Modbus功能，可用于SCADA系统，DT80同时具有FTP(文件传输协议)和强大的网络通讯功能，并具备12V可调节输出电压，以保证传感器的电量需求。
多种通用型测量通道
具有测量模拟量、数字量、高速计数器输入量、相位编码器输入量和可编程串行数据量的传感器通道，因此可简单、直接的连接多种不同形式的传感器和数据测量装置。AgriPhenoCloud DT80可用于采集温度、电压、电流、4-20mA回路电流、电阻、电桥、应变仪、频率、数字，或连接智能传感器进行数据采集，同时可对采集到的不同原始数据进行计算，按所需要的工作单位或统计报告的形式将原始数据或计算结果返回到上位机。通过计划设置实现分组采集、数据记录、报警设置和控制作业以满足不同的测量要求。智能传感器、GPS、PLC和其他智能装置可通过DT80的两个串行传感器接口(RS232或RS422、485)进行连接。客户可选用 dataTaker的CANgate与DT80连接，实现CAN总线监测及数据采集。
强大的数据存储和通讯功能
内存多达1千万条数据，用户可根据数据量大小自定义内存空间及内存形式，用多个独 立的计划实现不同的目的。当设定的内存被占满时，可选择设置覆盖或停止采集。用户可选择用报警的动作完成数据存档，或拷贝数据到U盘，或将数据经由FTP传递给上位机。
信号通讯可经由Modem支持的RS232串口、USB接口、以太网和U盘端口来实现。DT80可通过近距在线、远程遥控、互联网连接、网络服务器实现经由浏览器访问文档和数据库。无需在上位机安装任何特殊软件，也不需上位机发出任何指令，通过互联网、移动电话的网络系统或FTP(文件传递协议)即可及时将数据传递到您的办公室。
| 仪器特点 |
| ||||||||
Ø 采用双通道分离技术 Ø 多达15个模拟（±50V）传感器通道 Ø 可拓展至多达300个模拟量通道 Ø 支持SDI-12通道 （可拓展成多种传感器网络） Ø 2个智能串口通道 Ø 可使用用于SCADA连接的Modbus协议 Ø Web和FTP客户端/服务器浏览 Ø 可用U盘进行数据采集和程序传输 | |||||||||
应用领域 | |||||||||
科研教学、农业研究及应用、气象站、能耗监测、环境监测、温度监控、热敏电阻、水产业、建筑结构监测、应变监测及记录、生产过程监测、故障诊断、机械工作效率测试及监测、压力、测力传感器、流量、车辆监测、GPS、CANgate (可选择）、CAN总线、J1939、0BDII
| |||||||||
应用实例 | |||||||||
农业物联网（温室与多环境因子监控）
水肥灌溉（节水与土壤多参数监控）
海洋牧场（水质及营养盐、水文监测及藻类、水产养殖）
生态环境、植物生理长期监测（植物监测及生长建模）
土木工程（位移、压力、倾角传感器）
污水厂废液监测（pH、温度、流量传感器）
煤矿水质监测（水质、电导率、浊度、pH、水温、水位传感器）
汽车在沙漠中的高温测试（热电偶、辐射传感器传感器）
建筑材料的自然降解研究（温度、湿度、降雨量、风速和风向、总辐射、紫外线辐射、热电偶传感器）
| |||||||||
系统简介 | |||||||||
显示和按键 类型：LCD显示，2行16字符，背景灯； 显示功能：通道数据、报警信息、系统状态； 按键：通过6个按键查看显示信息和操作功能； 信号LED灯：4个信号灯，分别指示采样、硬盘、报警信息和电源； 软件版本升级 通过RS232、网线、USB数据线或U盘进行软件升级； 时钟 基本分辨率：200µs； 精确度：每年±1min（0℃值40℃的环境下），每年±4min（-40℃至0℃，40℃至70℃的环境下）； 供电 外接电源范围：10至30Vdc； 内置电源：6Vdc，1.2Ahr铅酸电池； 峰值功率：12W（12Vdc 1A）； 平均电损耗 使用12Vdc外接电源时的采样频率与耗电的关系如下表：
基本特征 数采外壳：锌铝合金； 尺 寸：180 x 137 x 65mm； 重 量：1.5kg； 操作温度：-40℃至70℃； 操作湿度：85%，水汽不凝结； 注：低温和高温环境会减少电池寿命，LCD显示屏的工作温度为-15℃至50℃。 | |||||||||
模拟通道 | |||||||||
DT80具有5个模拟通道，最多可扩展至100个模拟通道，每个模拟通道可以接一个三线或四线输入，可以接两个独立的两线输入，可以接三个两线的单端输入。 具体接入数目如下： 两线单端通道：15个（最多扩展300个）； 两线差分通道：10个（最多扩展200个）； 三线或四线差分通道：5个（最多扩展100个）； 注：扩展需要配置CEM20模块，一个模块含有20个模拟通道。 基本输入范围 DT80可测量的基本输入电压、电流、电阻和频率范围如下：
注：数据采集器具有自动设换范围功能，可在三个范围内切换。 DT80G可测量的基本输入电压、电流、电阻和频率精确度如下：
注：精确度相对于满量程而言。 采样信息 为了测量的精确性和YZ噪声的影响，集成了大于50/60Hz的行频周期。 ZD采样速度：25Hz； 有效分辨率：18bits； 线性度：0.01%； 共模YZ：＞90dB； 线
