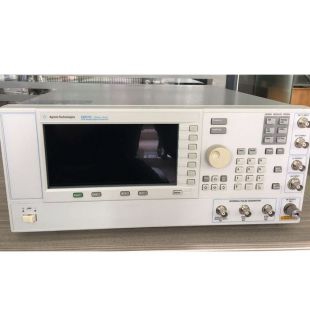

Agilent E8267D PSG矢量信号发生器

主要特性与技术指标

信号特征
100 kHz至20、31.8、40、50或67 GHz，工作时可达70 GHz（0.001 Hz分辨率），10 MHz 到 20 GHz (仅适用于选件521)
可扩展至75、90、110、140、170、220, 325, 或500 GHz―― 毫米波模块
+26 dBm @ 20 GHz、+17 dBm @ 40 GHz、+14 dBm @ 67 GHz输出功率； 选件 521 可达 +30 dBm @ 6 GHz 以上（典型值）
业界zui佳SSB相位噪声―― 选件UNX
调制
AM、FM、ØM、脉冲和扫描
8 ns上升/下降时间和20 ns脉冲宽度（典型值）
两个内置函数发生器：正弦波、方波、三角波、斜波和噪声
扫描
步进扫描、列表扫描和斜波扫描（频率和功率）
使用PSA系列频谱分析仪控制信号源 PSA系列频谱分析仪
兼容Agilent 8757D标量网络分析仪代码
自动和通信接口
10BaseT LAN和GPIB
SCPI和IVI-COM驱动器
后向兼容所有PSG信号发生器
