主要特征
使用示波器实时通道数据或存储的 I3C 信号进行 I3C 协议分析
强大的 I3C 实时协议感知硬件触发功能。
显示 I3C 帧格式、SDR、DDR、TSL 和 TSP 格式的解码数据。
将协议解码数据包与示波器显示的波形相连。
I3C 规范中定义的错误状态检查
协议视图提供每个 I3C 数据包的比特级解码。
详细视图将物理层波形与 I3C 数据包关联起来
处理长时间获取记忆的能力可对更多协议活动进行解码
查找协议事件的搜索功能
筛选功能可查看感兴趣的信息
通过 CSV 和 TXT 文件格式导出数据进行记录
报告生成

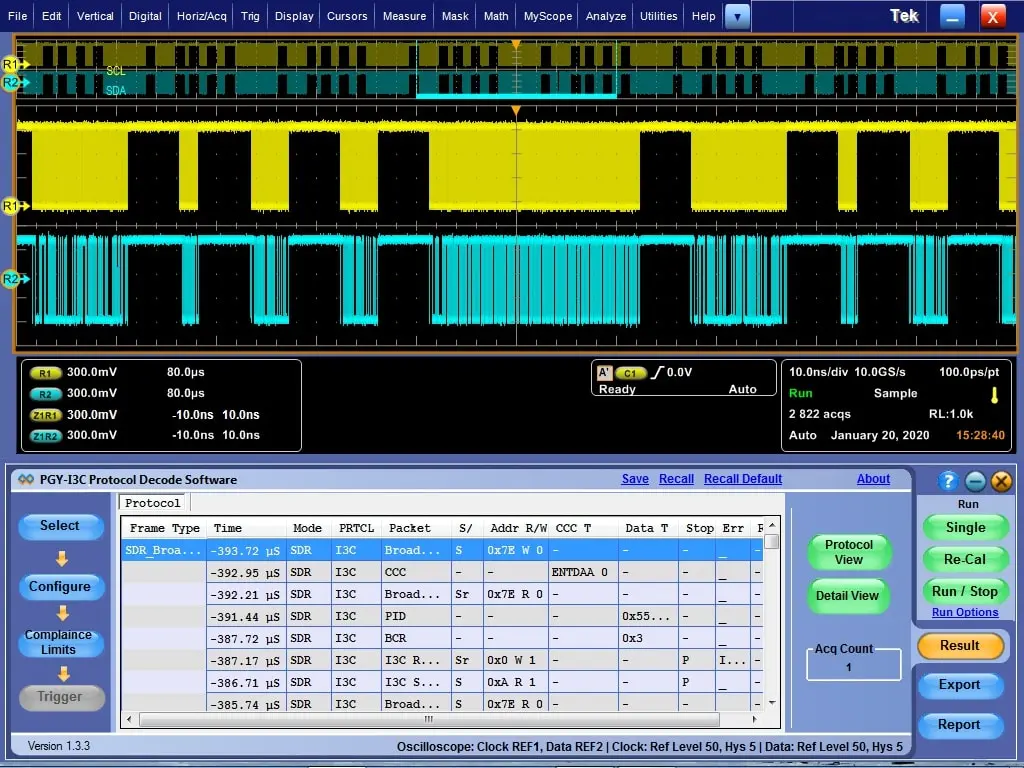

PGY-I3C-PD 协议触发和解码软件使工程师能够快速解码协议密集型 I3C 信号。 通过触发特定的 I3C 协议数据包和内容，并对获取的波形进行解码，可轻松调试 I3C 协议问题。 PGY-I3C-PD 在泰克 Windows 示波器中提供业界首chuang的协议解码功能。

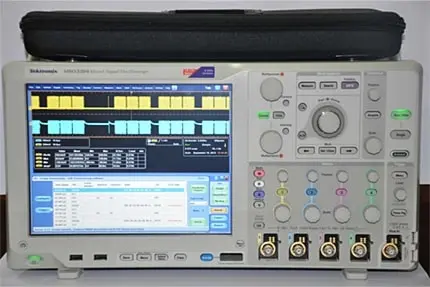

PGY-I3C-PD 软件可在泰克内部运行，用于制造示波器，如 DPO/MSO5000、DPO7000 和 DPO/DSA/MSO70000 系列示波器。 PGY-I3C-PD 利用基于硬件的实时 I3C 协议感知触发器，以及对长达 125MB 的长采集记录进行协议分析，只需按下按钮即可提供出色的 I3CP 协议分析结果。
轻松进行 I3C 协议测试设置和调试

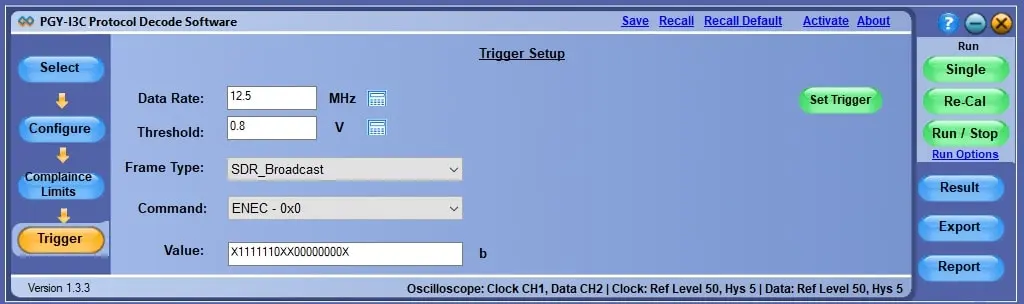

功能强大的 I3C 协议感知硬件实时触发器
简单易用的 I3C 协议感知触发功能可让工程师在 I3C 接口发生特定事件时捕获 I3C 信号。 可以为 SDR_Broadcast、SDR_Direct 和 SDR_message 的不同命令设置触发器。 I3C 软件提供了从任意三种框架类型中选择任意命令组合的灵活性。 该功能可用于 DPO7000、DPO/MSO70000 系列示波器。

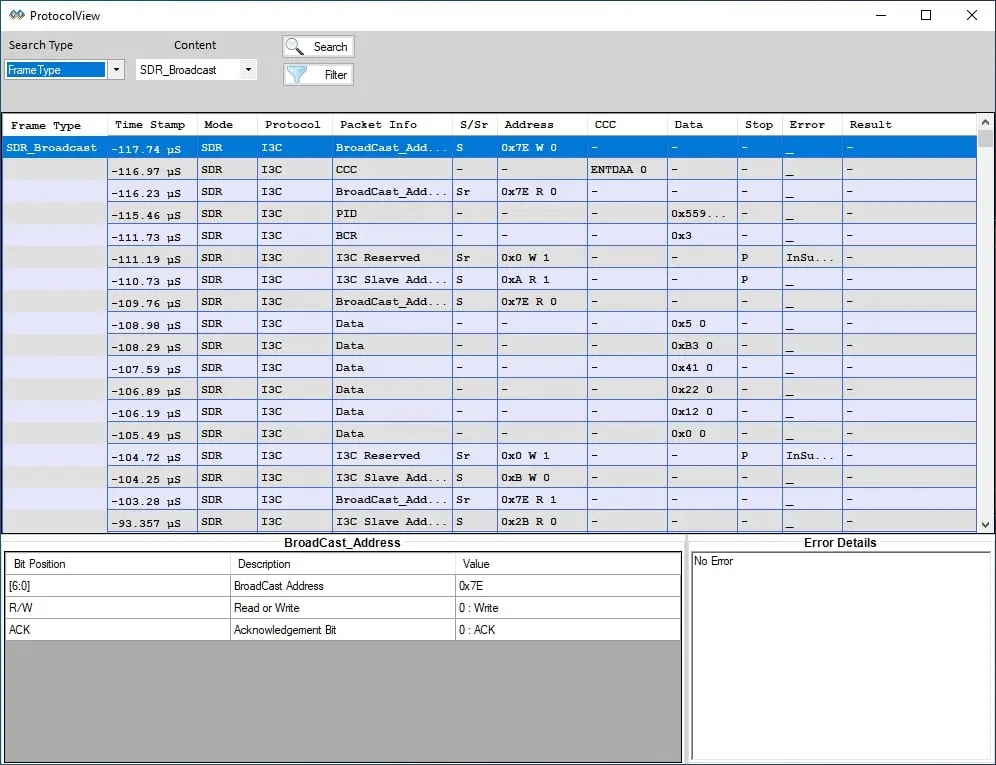

协议视图
I3C 信号的协议分析

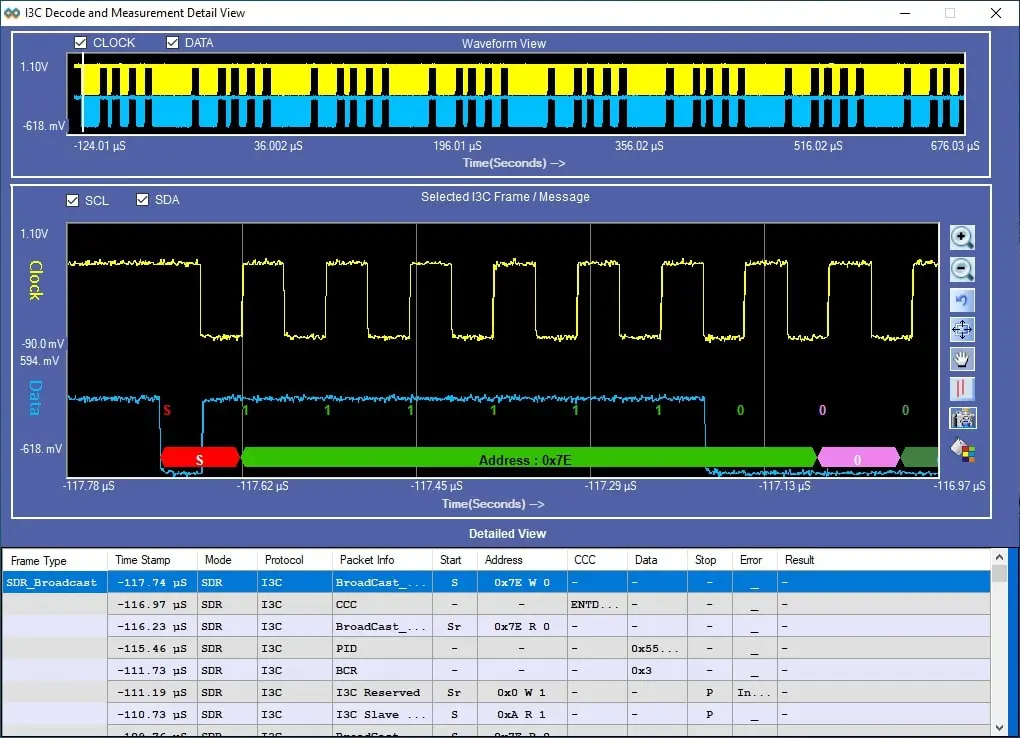

通过 I3C 协议软件的详细视图，用户可以将协议活动与物理层波形联系起来。 详细视图中的总线图显示了协议数据包的内容。 解码后的比特级信息叠加在波形上，以便将数据包级信息与波形联系起来。
协议分析文件
PGY-I3C-PD I3C 协议触发和解码软件可灵活地以 txt 和 CSV 文件格式导出解码数据。 报告生成功能允许用户在 pdf 格式的报告中生成不同的波形图像，包括示波器屏幕截图。 可在报告中添加报告标题、注释和测试属性。
技术资料
- Prodigy I3C示波器解码软件规格书
