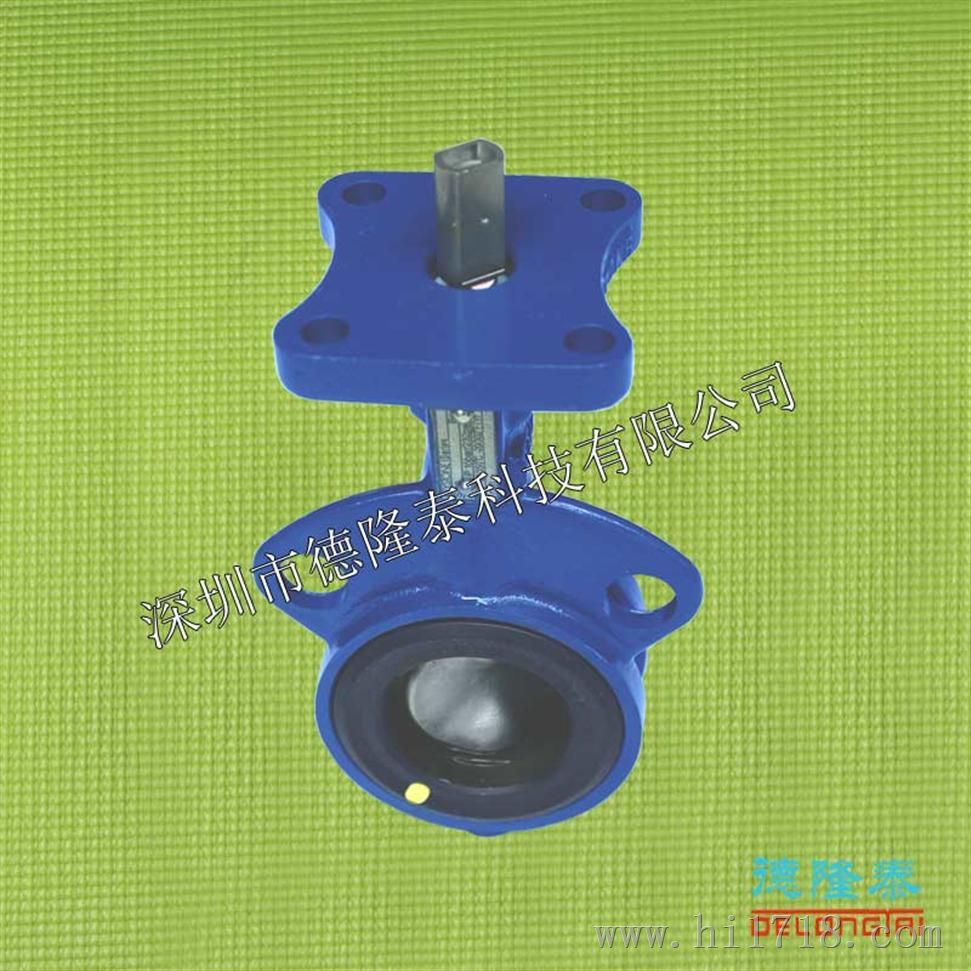

KEYSTONE GRW对夹蝶阀 替换FAR1/F611蝶阀

微信扫码

KEYSTONE GR系列弹性阀座蝶阀的介绍

PENTAIR (TYCO) FAR1/F611已停产，替代型号为GR系列蝶阀GRW/GRL/GRF

KEYSTONE GR系列是重型工业弹性密封蝶阀针对通用应用程序。

Keystone新GR系列高负载弹性阀座工业蝶阀旨在提供更强的功能，更高的性和更长的使用寿命令。

新设计融合了Pentair的聚合材料阀座技术，了产品本身的承压能力并能够减少磨损，利用标准化的吹出阀杆设计使现场操作更。

这款、长寿命和高稳定性的阀门产品，更低的总体拥有成本远出客户的期望。

GRW-对夹式，尺寸范围：DN50~DN900

GRL-支耳式，尺寸范围：DN50~DN900

GRF-双法兰式，尺寸范围：DN600~DN1800

GR系列蝶阀的特性和优点:

*对夹及支耳式阀体设计，结构长度尺寸合EN 558 20系列及 API 609。

*设计标准合EN 593和API 609。

*阀座可更换并能把阀体和阀杆与过流介质隔离。

*级阀杆密封力了阀门的额定压力，能过流介质通过阀杆部分泄漏到外部环境。

*第二级阀杆密封作为备用密封可更加。

*阀座两端模压成本体上模压O型圈可代替密封垫作为法兰密封。

*阀杆密封圈可水汽渗入阀杆区域。

*双阀杆使得薄阀板设计发挥了其低流阻特点(可至DN 300)。

*圆形抛光阀板边缘阀门实现的同心密封、更低的扭矩、更长的阀座寿命和气泡级密封。

*阀体定位孔便于安装并适合在法兰间对中。

*延长的阀体颈部实现了管道保温。

*上下阀杆轴承提供了良好的支撑，小的摩擦了阀门低扭矩。

*顶部衬套可吸收执行器侧的轴向推力载荷。

*阀门均合"压力设备指令"(97/23/EU) B1+D，CE标识。

*已获：NSF/ANSI Std 61，ACS，KIWA，WRAS，DVGW-G, ABS，CU-TR。

一般应用
水，空气，散装干料传送等。适合需要气泡级密封且流通面积要求。


技术数据
压力（bar）：16bar DN 50-300
              10bar DN 350-900
管线端部(bar)：10bar  DN50-300
                6bar  DN350-900
真空应用(bar)：0.4bar
温度（℃）：-4.0~160℃（-40~320℉）
尺寸 : DN50~DN900
法兰标准：PN6/10/16
                 ASME125/150
                 JIS10K
                 BS 表 E
                 AS4087 PN16
                 AS2129 表E

件清单

项目                数量                  说明

1                     1                      阀体

2                     1                      阀座

3                     1                      碟
4                     1                      上轴
5                     1                      下轴
6                     1                      上部套管
7                     1                      包装

8                     1                      机身卡簧

9                     1                      轴用卡簧

10                   2                      上下承压

11                   1                      插头
