FC-7815型微波三电子管
FC-7815型电子管系平板栅、旁热式氧化物阴、金属陶瓷微波三管。它具有间缘性好、高频损耗低、高跨导、高放大系数和低间电容之特点。工作频率3000MHz，主要用于栅地振荡器和放大器，可与美国Eimac公司生产的ML-7815AL型电子管互换使用。
一、特性参数
热丝电压 | 6.0V | 热丝电流 | 1.1A |
跨导(平均)(Ia=70mA Ea=600Vdc) | 25mA/V | 放大系数(平均) | 100 |
间电容(阴接地) | 输入 | 6.3pF |
|

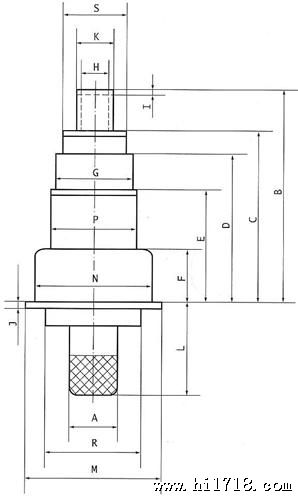

输出 | ≤0.035pF |
| |
跨路 | 1.98pF |
| |
脉冲输出功率 | 750W | 冷却方式 | 传导和对流 |
阳外壳与封接处工作温度 | 250℃ | 长度 | 68.60mm |
直径 | 30.35mm | 净重 | 48g |
安装位置 | 任意 |
|
|
二、限运用数据
阴短预热时间 | 2min | 热丝电压(热丝电压为额定值) | 1～1.2A |
阳直流电压 | 3.5kV | 栅负电压 | -150V |
栅平均电流 | 25mA | 阴平均电流 | 125mA |
阳平均电流 | 100mA | 阳耗散 | 10W |
栅耗散 | 2W |
|
|
三、在规定的脉冲宽度≤4μS和工作比≤0.004时栅脉冲工作情况下的限运用数据
栅正脉冲电压幅值 | 150V | 阴脉冲电流幅值 | 4.8A |
阳脉冲电流幅值 | 3A |
|
|
四、典型工作状态(栅脉冲调制振荡器)
热丝电压 | 6.0V | 阳电压 | 2kV |
栅电压 | -75V | 工作频率 | 1090MHz |
工作比 | 0.001 | 峰值阳电流 | 1.1A |
峰值栅电流 | 0.8A | 脉冲功率 | 750W |
