广州表面粗糙检测仪

微信扫码

1.金属与非金属工件表面粗糙度检测的新型智能化检测仪器；

2.适合于生产现场环境和移动测量需要的手持式仪器；

3.根据选定的测量条件计算相应参数，并在显示器上显示出测量参数和轮廓图形；

4.适用于机械加工制造业、检测、商检等部门多种形状部件的粗糙度测量；

5.仪器合国际标准并兼容美国、德国、日本英国等一些工业发达的标准。

6.测量结果可以数字和图形方式显示在液晶显示器上，也可以输出到打印机上。

功能特点：

1.机电一体化设计，体积小、重量轻、使用方便；

2.采用DSP芯片进行控制和数据处理，速度快，功耗低；

3.兼容ISO、DIN、ANSI、JIS多个标准，用于金属与非金属加工表面粗糙度检测；

4.大量程，多参数Ra,Rz,Rq,Rt,Rp,Rv,R3z,R3y,RzJIS,Rsk,Rku,R,Rmr；

5.128×64  OLED点阵显示器，数字/图形显示；高亮无视角；

6.采用DSP处理器进行数据处理和计算，速度快，更高；

7.电机走电路及软件设计；

8.内置锂离子充电电池及充电控制电路，容量高、无记忆效应；

9.剩余电量指示图标，显示充电过程，可了解充电程度。

10.连续工作时间大于20小时

11.大容量数据存储，可存储100组原始数据及波形。

12.实时时钟设置及显示，方便数据记录及存储。

13.具有自动休眠、自动关机等节电功能

14.显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息；

15.全金属壳体设计，坚固、小巧、便携、性高。

16.中/英文语言选择；

17.可连接电脑和打印机；

18.可选配曲面传感器、小孔传感器、测量平台、传感器护套、接长杆等附件。

工作环境：

1.温度：-20℃-40℃；

2.相对湿度：＜90%RH

3.周围无振动、无腐蚀性介质

产品简介

主机参数：

1.测量参数：Ra、Rz、Rq, Rt, Rp, Rv, R3z, R3y, RzJIS, Rsk, Rku, R, Rmr

2.测量范围：Ra、Rq: 0.005μm ～16μm

Rz、R3z、Ry、Rt、Rp、Rm: 0.02μm～160μm

Sk: 0～100%

S、：1mm

tp：0～100%

3.示值：0.001

4.示值误差：±（7-10）%

5.示值变动性：＜6%

6.测量轮廓：粗糙度，波纹度，原始轮廓

7.图形：支撑率曲线，粗糙度轮廓，直接轮廓

8.滤波方式：RC、PCRC、Gauss、ISO13565四种

9.取样长度：0.25mm,  0.8mm,  2.5mm

10.评定长度：1L~5L可选（L为取样长度）

11.驱动行程长度：17.5mm/0.7inch

12.小驱动行程长度：1.3mm/0.052inch

13.内部存储能力：100组原始数据

14.外部输入/出接口：U

15.电源：内置锂离子充电电池/外接电源适配器

16.外形尺寸：141×55×40mm

17.主机重量：400g

传感器参数：

1.测量原理：位移式差动电感

2.触针：天然金刚石，90锥角，5μm针尖半径

3.测力：＜4mN

4.导头：硬质合金，滑行方向半径40mm

5.滑行速度：lr=0.25,  vt=0.135mm/s

lr=0.8,   vt=0.5mm/s

lr=2.5,   vt=1mm/s

返回      vt=1mm/s

标准配置

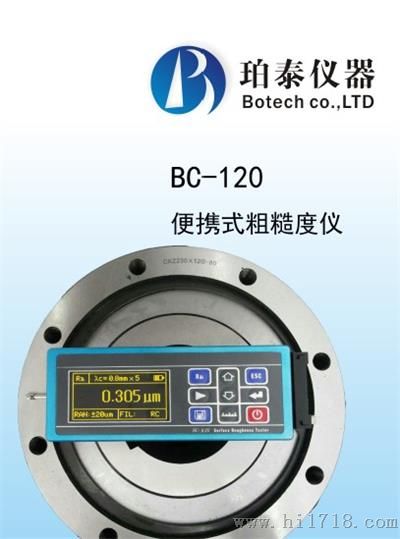

BC-120粗糙度仪主机              1台

标配传感器                      1个

多刻线标准样块                  1块

可调支架                        1个

电源适配器                      1套

说明书                          1个

合格证                          1个

保修卡                          1个
