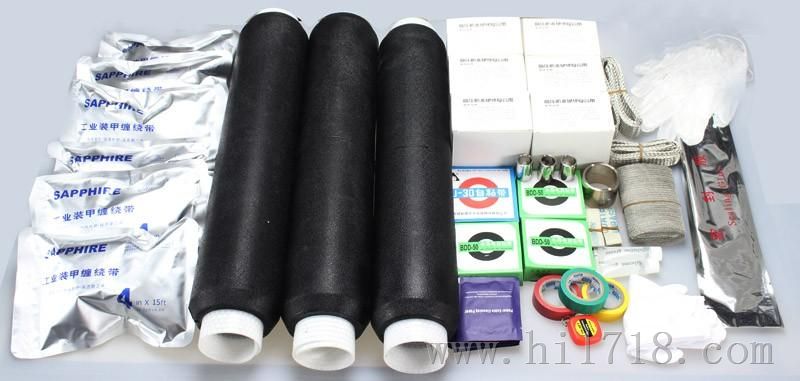

35KV冷缩三芯中间连接头JLSY-35/3.3

微信扫码

35KV冷缩三芯中间连接头JLSY-35/3.3

35KV冷缩电缆附件
一、原理与特点
1安装便利
产品都已在工厂内制造成形。无须培训，安装操作简单，无需用火及工具，也无逐渐套入的麻烦，轻轻抽取芯绳，接地采用恒力弹簧，无需焊接或铜绑线，施工省时省力省空。大大减少了由于操和不当造成的质量事故，而且解决了预制电缆附件收缩不紧或安不进去的现象。每套产品包装，均配有图文并茂的安装说明和组件清单。
2缘
原材料都为，所用硅橡胶具有优良的缘性和，安装后保持对电缆本体合适的径向压力，使内界面结合紧密，不会因电缆运行时呼吸作用而产生电击穿。应力控制部分与主缘复合为一体，地解决了电缆半导电层屏蔽断面处的电应力集中问题。缘，运行。
二、参数缘材料主要性能产品主要技术数据
缘材料主要性能
产品主要技术数据
项目
缘硅橡胶
导电硅橡胶
项目
10KV电缆附件
35KV电缆附件
击穿强度(KV/,,)
≥26KV/mm

工频耐压
45KV1min
105KV1min
断裂伸长度(%)
≥300%
≥350%
局部放电
13KV≤20PC
39KV≤10PC
体积电阻率(Ω.M)
≥1014Ω.M
≤1.5Ω.M
冲击耐压
105KV±1次
250KV±1次
漏电痕迹
≥1A3.5

直流耐压
52KV15min
156KV15min


户内 1# NLSY-35-3.1 50--95
2# NLSY-35-3.2 120--240
3# NLSY-35-3.3 300--400
4# NLSY-35-3.4 500--800

户外 1# WLSY-35-3.1 50--95
2# WLSY-35-3.2 120--240
3# WLSY-35-3.3 300--400
4# WLSY-35-3.4 500--800

中间 1# JLSY-35-3.1 50--95
2# JLSY-35-3.2 120--240
3# JLSY-35-3.3 300--400
4# JLSY-35-3.4 500--800

户内 1# NLSY-35-3.1 50--95
2# NLSY-35-3.2 120--240
3# NLSY-35-3.3 300--400
4# NLSY-35-3.4 500--800

户外 1# WLSY-35-1.1 50--95
2# WLSY-35-1.2 120--240
3# WLSY-35-1.3 300--400
4# WLSY-35-1.3 500--800

中间 1# JLSY-35-1.1 50--95
2# JLSY-35-1.2 120--240
3# JLSY-35-1.3 300--400
4# JLSY-35-1.4 500--800
