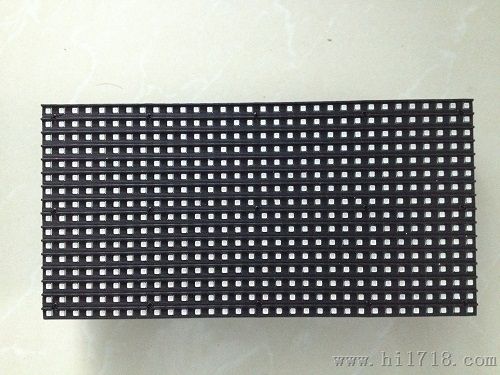

户外P6全彩LED电子显示屏

微信扫码

尺寸（W×H×T）

 192 mm× 96mm× 17  mm      封装方式：SMD3535

点间距（mm）

 6  mm

像素点（点数/ m²）

27777 点数/m²

分辨率（W×H）

32 点×16 点

重 量（kg/个）

0.24  kg/个

1R1G1B（

结构说明：每个像素点内采用 1 红 1 纯绿 1 纯蓝，共 1 颗LED发光管。

分析

序号

分析项目

分析内容

1

配色分析

为使配色的白平衡效果，配色对LED 发光的亮度有严格要求，其中各种颜色亮度的配色比例为: R:G:B/ 3  : 6  : 1

2

项  目

中心波长

亮  度

晶片厂家

测试条件

纯红LED

625  nm  - 630nm

600-800  mcd

佛山国星

 25  ℃,  20  mA

纯绿LED

 520 nm  - 525 nm

1800-2400 mcd

佛山国星

 25  ℃,  20  mA

纯蓝LED

 465 nm  - 475 nm

---400-600 mcd

佛山国星

 25  ℃,  20  mA

说  明

技 术 指 标 参 数

1、技术参数

1） 佳 视距：≥6 m

2） 佳 视角：水平120  度，垂直 120 度

3）环 境 温度：存贮 - 20  ℃ ～ + 60  ℃，工作 - 20  ℃ ～ + 60  ℃

4）相 对 湿度： 60  %～ 90  %RH

5）屏 体 厚度：≤  90  cm＋维护厚度  30  cm

2、供电参数

1）工 作 电压：AC220V±10％，50Hz（三相五线制）

2）屏体平均功耗： 500  W/m²

3）屏体功耗： 1200  W/m²

3、控制系统

1）控 制 主机：联想开天主机或同档次计算机以上

2）操 作 系统：WIN 98/ 2000/ NT/XP

3）控 制 方式：同步控制

4）显  示  卡：DVI显卡

5）编  辑  卡：PV卡

4、主要技术参数

1）驱 动 器件：采用LED驱动器件

2）驱 动 方式： 1/4 扫描，恒流 驱动

3）换 帧 频率：≥ 60 帧/秒

4）刷 新 频率：≥ 750  帧/秒（画面在摄象机录像时候无抖动）

5）灰度 /颜色：红绿蓝各1024级，可显示value="16.7" unitname="m" w:st="on">16.7M颜色

6）白平衡亮度：≥6000  cd/m²

7）亮度调节方式：软件调节100级可调

8）视 频 信号：PAL/NTSC

9）视频输入/输出方式：八路输入/八路输出

10）控制系统采用：PV非线性编辑卡＋DVI显卡＋全彩控制卡＋光纤传输

11）对地漏电：＜2mA

11）平均无故障时间：≥10000小时

12）寿    命：10万小时

13）平 整 度：任意相邻像素间≤value=".5" unitname="mm" w:st="on">0.5mm，模块拼接间隙<value="1" unitname="mm" w:st="on">1mm

14）均 匀 性：像素光强、模块亮度均匀

15）电源开关：自动开关

16）开关电源负荷：5V/value="40" unitname="a" w:st="on">40A

17）计算机显示模式：800×600，1024×768

18）通讯距离：≤value="120" unitname="m" w:st="on">120m（国标五类双绞线，无中继

≤300m（多模光纤传输），≤10公里（单模光纤传输），

5、软件

LED通用播放软件（MDK）

6、保护技术

1）潮、尘、腐、静电、雷击，同时具有过流、短路、过压、欠压保护功能

2）水等级： IP65

7、播放内容

文本文件，WORD文件，图片文件（BMP／JPG／GIF／PCX．．．），的动画文件（MPG ／MPEG／MPV／MPA／I／VCD／SWF／RM／RA／RMJ／ASF．．．）。

8、拼装结构

单元模组化结构设计，屏面采用模组——显示箱体——显示屏组合拼装结构，组装方便。
