ROK高粗糙仪Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y

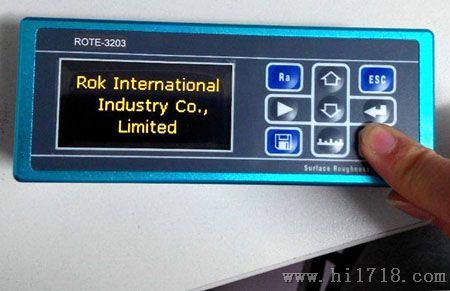

型号：ROTE-3203

特点：

1. 测量范围:  Ra、Rq: 0.005μm ～16μm

       Rz、R3z、Ry、Rt、Rp、Rm: 0.02μm～160μm    Sk: 0～100%        S、Sm：1mm           tp：0～100%

2. 测量轮廓:  粗糙度，波纹度，原始轮廓
3. 示值误差:  ±（7-10）%
4. 示值变动性:  ＜6%

5. 取样长度:  0.25mm, 0.8mm, 2.5mm  评定长度:  1L~5L可选（L为取样长度）

6.  滤波方式:  RC、PCRC、Gauss、ISO13565 四种滤波方式
7. 电源:  内置锂离子充电电池/外接电源适配器
8. 外部输入/出接口: U

9. 驱动行程长度: 17.5mm/0.7inch10.小驱动行程长度: 1.3mm/0.052inch

     早在l9l8年时人们就开始对加工件表面质量进行原始简单的检测；1927年时就已经出现了用触针测量表面粗糙度的相关报道；直到1940年，英国研制成功台表面粗糙度测量仪，从而开启了现代意义的表面粗糙度检测的大门，其后各国又成功研制出多种测量表面粗糙度的现代仪器。

     触针法对加工件表面进行粗糙度测量时，探测头上的触针在被测表面轻轻划过。由于被测加工表面不可能光滑，肯定存在轮廓峰谷的起伏，所以触针将在垂直于被测轮廓表面方向上产生上下起伏的移动。这种移动量虽然细微，但被敏感的电子装置捕捉并加以放大。仪器配有各种附件，以适应平面、内外圆柱面、圆锥面、球面、曲面、小孔、沟槽等形状的工件表面测量，测量方便，且较高。
