手持式粗糙度仪

微信扫码

特点

• 测量范围150 µm (6000 µin)
• 测量单位µm/µin可选
• 评定标准: DIN/ISO/JIS和CMO (Motif)可选
• 依照DIN EN ISO 4288/ASME B461标准的测量长度选择: 1,75 mm; 5,6 mm; 17,5 mm (0,07 in; 0,22 in; 0,7 in);依照EN ISO 12085标准: 1 mm; 2 mm; 4 mm; 8 mm; 12 mm; 16 mm
• 截止波长可从1至5自由选择
• 依照标准的测量波长及测量长度自动选择
• 依照DIN EN ISO 11562标准的相位修正轮廓滤波器
• 可选择截止波长有0,25 mm/0,8 mm/2,5 mm (0,01 in/0,032 in/0,100 in)
• 可选择短截止波长
• 依照DIN/ISO/SEP标准的评定参数: Ra, Rz, Rmax, Rp, Rq, Rt, R3z, Rk, Rvk, Rpk, Mr1, Mr2, Mr, Sm, RPc;依照JIS标准的评定参数: Ra, Rz, Ry, Sm, S, tp; Motif标准的评定参数: R, Rx, Ar, W, CR, CF, CL (3-区域测量)
• 可显示公差及输出测量中
• 显示比例可自动或手动选择
• 可打印R-轮廓(ISO/JIS), P-轮廓(Motif),材料率曲线,等测量
• 测量可输出测量日期及时间
• 内置存储卡可存储200组测量数据
• 动态传感器校准
• 锁定功能可避免仪器参数被意外修改并能设置任意保护

应用

• 轴类,外壳,大体积的机械机架
• 汽车业应用,如凸轮轴和曲轴测量和/或其他需要横向测量的位置
• 可在生产线上使用，实现固定架构中任何部件的快速线上实时测量

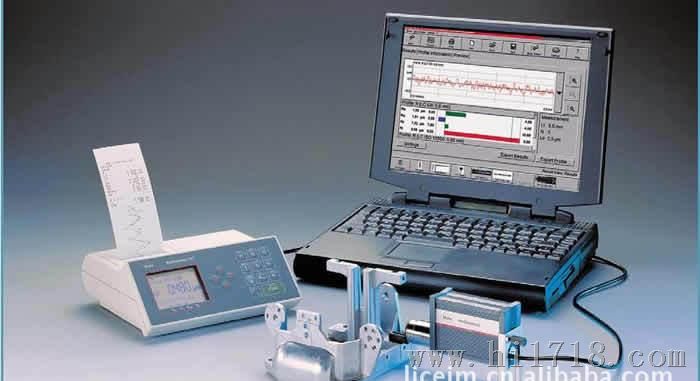

测量工作站组件
M系列由坚固的测量工具箱保护,里面包含:

• M2评定单元
• PFM驱动器
• NHT 6-100传感器
• 通用90-264 V电源适配器
