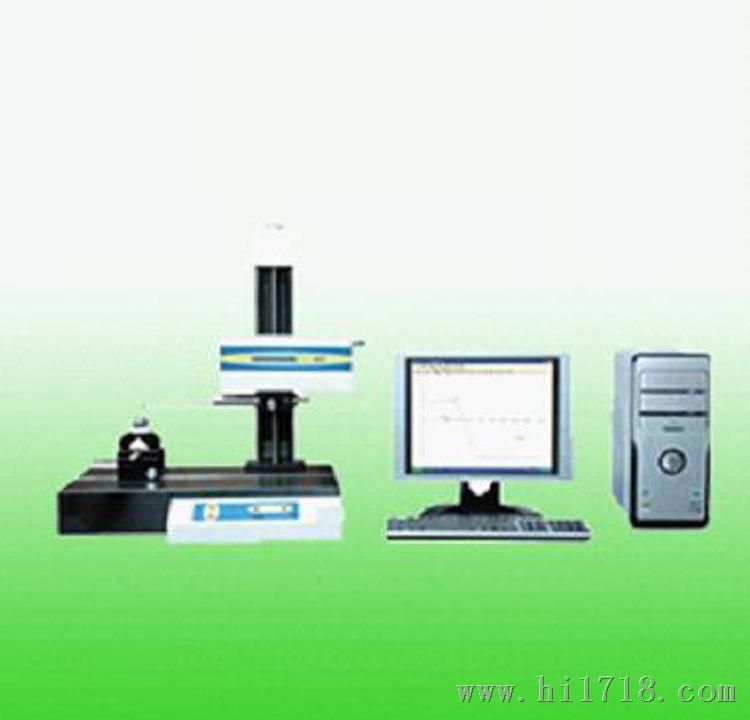

HZ-3503A 粗糙度轮廓仪

设备概述：

本仪器驱动箱提供了一个行程为100毫米长的高直线基准导轨，传感器沿导轨作直线运动，位移量通过精密光栅位移传感器进行数据采集。驱动箱可通过水平调节钮作&plun;10度的水平调整，并可分别通过控制箱的操作键或软件界面进行水平和垂直方向的移动。仪器带有电脑及测量软件，在WINDOWS XP操作系统下的测量软件操作直观方便，功能丰富。

可测量各种精密机械件的粗糙度和轮廓形状参数。用拟合法可评定半径、两圆中心距角度、距离等。从而可测量直线度、凸度、沟心距、倾斜度、垂直距离、水平距离、台阶等形状参数。

应用行业:

 HZ-3503A粗糙度轮廓仪广泛应用于机械加工、汽车、轴承、机床、摸具、精密五金、光学加工等行业

HZ-3503A 粗糙度轮廓仪

技术参数：

u 型 号：HZ-3503A

u 测试参数：Ra，，Rz，RS，R，Rp，Rv，Rq，Rt，Rmax，D， Rmr曲线等

u 取样长度：L：0.08， 0.25， 0.8， 2.5mm

u 测量范围：Ra 0.01-10μm

u 评定长度：1L-7L可任选selectable

u 传感器垂直移动范围：1mm

u 小显示值：0.001um

u 范围与分辨率之比：65，536：1

u 仪器示值误差：≤&plun;5%

u 测量工件高度：300mm

u 移动速度：0.5 mm/sec

u 轴向测量范围：40 mm

u 线性区：垂向Ve rtical 600 um

u 轴向测量范围：40 mm

u 小孔测量范围：≥ф5 mm

u 可调工作台：旋转角度Rotation 360度

n 摆动范围 Declination &plun;10度

n X-Y移动范围 Adjustment 15 mm

u 测量范围：X：100mm Z：10mm

u 传感器量程：X：100mm Z：10mm

u 范围与分辨率之比：65，536：1

u 半径误差：0.1%-1.0%

u 使用范围：X：100mm Z：370mm

u 操作系统：Win98/2000/XP

u 电 源：AC220V&plun;10% 50HZ

u 净 重：110 Kg

u 尺 寸：620mm×400mm×720mm
